HitOn Audio 真空管平衡式耳擴專題討論

CatKing (貓貓站長)
2018/07/03 00:33  #1

大家都知道很久以前站上就已經著手規劃平衡式耳擴的計畫,一直到現在還在進行中!
這個東西站長抱以極大的期待,不管是玩喇叭還是玩耳機都少不了她,站長特別開這個討論串讓大家可以集中討論、集思廣益,讓她更好更棒!
同時站長也會陸續補上從計畫一開始到現在的寶貴記錄,她的出生,從無到有,到現在的持續精進,一直受到眾多站上前輩、大大們源源不斷的協助與付出,這中間的過程非常有趣、實用,這個記錄會持續下去,包含以後的任何改版、進化、各位網友們的討論、溝通、爭執、嘗試、付出...所有留下的足跡,都會存在這個專題討論裡面,多年以後,這些都將是你我共同的寶貴經驗與熱血回憶!
那麼~讓我們開始吧!

Jerry (逆襲的土砲)
2018/03/27 21:24  #2

貓大這幾天不是都在忙高雄展...有空弄嗎?

Leon (DIY才是王道)
2018/03/27 21:56  #3

Jerry :
貓大這幾天不是都在忙高雄展...有空弄嗎?

哈哈哈!可能正在準備去高雄的行李,估計貓大這幾天會忙翻!

Derek (阿德)
2018/04/03 15:18  #4

Leon :
哈哈哈!可能正在準備去高雄的行李,估計貓大這幾天會忙翻!

樓上兩位自覺一點好嗎 開發過程你們都有參與啊

Jerry (逆襲的土砲)
2018/04/05 22:53  #5

Derek :
樓上兩位自覺一點好嗎 開發過程你們都有參與啊

​我文筆不好啊...

CatKing (貓貓站長)
2018/04/10 10:00  #6

Jerry :
​我文筆不好啊...

文筆好不好一點都不重要,大家只要把參與過程中的事情簡單描述一下就行,每個人都說一點點,加起來的資訊就很多了喔!
如此一來沒有參與到的網友和住中部、南部的網友也能加入討論呀!

昨天貓貓去跟協力廠商們核對展期幫大家代收的帳,並盯著他們把展期大家訂購的東西出貨,高雄音響展的事終於告一段落了!!!
看來貓貓不先起個頭不行,一直在關注這個討論串的網友們久等了! 準備上菜!

BillChen (追殺比爾)
2018/04/10 14:43  #7

CatKing :
文筆好不好一點都不重要,大家只要把參與過程中的事情簡單描述一下就行,每個人都說一點點,加起來的資訊就很多了喔!
如此一來沒有參與到的網友和住中部、南部的網友也能加入討論呀!

昨天貓貓去跟協力廠商們核對展期幫大家代收的帳,並盯著他們把展期大家訂購的東西出貨,高雄音響展的事終於告一段落了!!!
看來貓貓不先起個頭不行,一直在關注這個討論串的網友們久等了! 準備上菜!

站長辛苦了!
我先拉板凳等開講!broken heart

CatKing (貓貓站長)
2018/04/12 16:11  #8

一切的起點:我們只是不想玩得那麼孤單

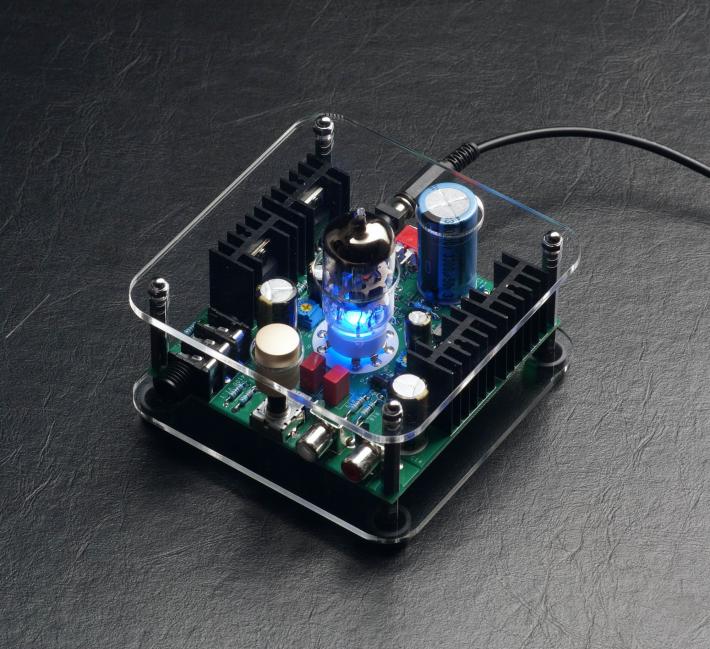

在講新的耳擴之前,不能不提到她的前輩SF-801
在我眼裡,SF-801的屬性並不能單純的歸類為商品,更切確地說,她是具有教育意義的特殊產物,一切的初衷,就是希望能燃起大家對音響DIY的興趣,讓更多的人可以加入音響DIY的行列,吸引更多的人拿起烙鐵、拿起電錶、探索自己的設備、改裝自己的愛機、得到自己理想中的聲音,更期望能讓以前曾經DIY的那些臥虎藏龍們重拾當年的熱情進而出山交流,透過這個論壇找到同好並將大家凝聚起來!

至於能不能回到台灣多年前那種音響DIY風行的盛況不重要大家也不敢想,之前大家幾乎都是自己在玩、或是僅止於身邊的小圈圈,說實話挺孤單的,對我們來說,只要能夠找到志同道合的同好就是我們最大的幸福,我們,只是不想玩得那麼孤單。



引爆:SF-801帶來的衝擊與後續影響

2014年,站上第一個真空管耳擴SF-801在高傳真雜誌DIY專欄同步發表,該專文由三十幾年前音響技術(高傳真視聽雜誌前身)的專欄作者李孟育先生(亦是當時SF106N作者)所撰寫,經典的線路架構加上獨到的調音設計讓SF-801一砲而紅,當年不到3k的恐怖價格更讓SF-801被網友們封為萬元內沒對手、改裝後還可以越級挑戰萬元以上的高C/P值好物,本站的知名度也隨著SF-801的問世而節節高升!

越來越多玩家知道HitOn Audio這個音響DIY論壇,大量資深玩家、前輩們加入,不僅讓這裡更熱鬧,也讓這裡的水準持續上升,協力廠商方面,也隨著HitOn Audio知名度的上升而增加,從一開始的個位數,持續增加到現在的三、四十間,這些廠商不乏幫國外Hi-End廠牌ODM、OEM的優良廠商,都具有相當專業的人才以及設備,結合以上兩大原因,站上的作品四年來一直源源不斷的有好東西誕生,讓大家享用!

所以,SF-801對於我們HitOn Audio來說,不止是個經典作品,更是一個具有重大歷史性意義的東西!



繼往開來:站上耳擴的下一步

自從SF-801問世後,大家都在問,接下來站上的新耳擴究竟會是什麼模樣?
後繼者是後來的攜帶式真空管耳擴Canto嗎? 不~不管是線路、屬性、定位,Canto都是與SF-801完全不同的路線。
大家有了SF-801,自然而然耳朵也跟著越來越難伺候,好還要更好,擁有SF-801的玩家們至今仍在不斷的嘗試各式各樣的改裝~

站長只能說,站內不會有和SF-801定位一樣的東西了,因為SF-801已經是個經典,這個入門到中階的定位、就是SF-801最好的位置。

市面上的中階、中高階、高階次旗艦非常多,接下來我們需要的,不是這種東西,要做就做高階旗艦機,然後最好是中階的價格就可以得到她!!!

耳機的世界中,高階、封頂、那些都是什麼角色? 推力要夠強、控制力要夠準、細膩度要夠好、聲音要夠耐聽、結像度要夠清楚、全平衡更是一定要的!!!

我們的目標是把這些優點全都集中在站上的新耳擴裡面!(待續)

Derek (阿德)
2018/04/12 20:17  #9

BillChen :
站長辛苦了!
我先拉板凳等開講!broken heart

拉板凳加一 果然還是要站長親自出馬heart

BLACKCAFE (黑咖啡)
2018/04/12 22:47  #10

還有金屬機殼也是依定要的!

CatKing (貓貓站長)
2018/04/16 16:32  #11

出發:展開追尋旗艦耳擴的旅程!

站上旗艦耳擴的計畫,在2016年中就開始進行了, 設計者的選定是非常重要的,大師級的設計者做出來的東西絕對和一般玩家從網路上東抄西湊電路做出來的東西完全不同檔次,尤其是這種高端的東西,所牽涉到的know how實在是太多了!

站長想到的第一人選,就是SF-801的作者李孟育前輩,由他來領銜,相信一定可以搞出很厲害的作品!!!
於是,我們一群人就去拜訪了李前輩,出乎意外地順利,李前輩想都沒多想直接答應我們,原來,對他來說,SF-801只是熱身,旗艦耳擴原本就是他下一個理想!
李前輩的加入,讓大家吃了一顆定心丸,接下來,旗艦耳擴應該很快就可以出現了!!!(歡呼)

原本的想像是,大家只要把所有能想到的要求、想法、願望、拿出來彙整之後交給李前輩,然後等著試聽他每個版本的樣機,接著給建議、讓他依照建議修改、如此重複幾次直到完成最終版本即可,事實證明我們錯了,事情沒有大家所想的那麼簡單.....。

因為我們低估了李前輩龜毛挑剔的程度...尤其是對於這個被冠上旗艦之名的作品,前一晚還好好的,大家也覺得應該沒問題了,結果隔天一個不順眼就打掉重練,這也是為什麼前前後後搞了快兩年的原因,不過,站長覺得這種態度才是正確的,因為重視、所以用心,因為用心、才能做出真正的好東西~
看到李前輩這麼慎重的對待她,大家心裡都在高興,只要東西好,就算要等很久,大家也都願意等!


架構選定

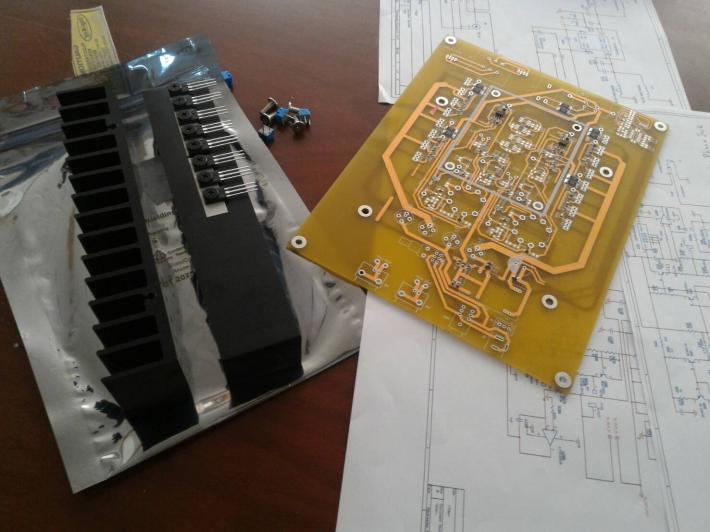

最終選定的架構是差動放大線路,之所以選擇差動放大線路的原因是相較於單端放大線路,差動放大線路具有優秀的抵消雜訊表現,李前輩做了相當多不同的設計,基本線路的勾勒花費了將近一年的時間,在圖面上前前後後修改了無數版本,最後才開始試做第一片電路板!



初步完成的版本,整體線路已經相當複雜,每個小細節都處理得極為用心,光是電源處理的部分就集成了三套線路,分別是真空管高壓一組、輸出鑽石緩衝器一組、燈絲一組,使用雙12AU7信號管、一個聲道使用八顆功率晶體搭配龐大壯觀的高效散熱片,設計增益為三倍,輸出接口為XLR平衡輸出以及單端6.3耳機孔輸出,輸入接口為左右聲道單端輸入,至此,大致上的雛形都已經出來了!

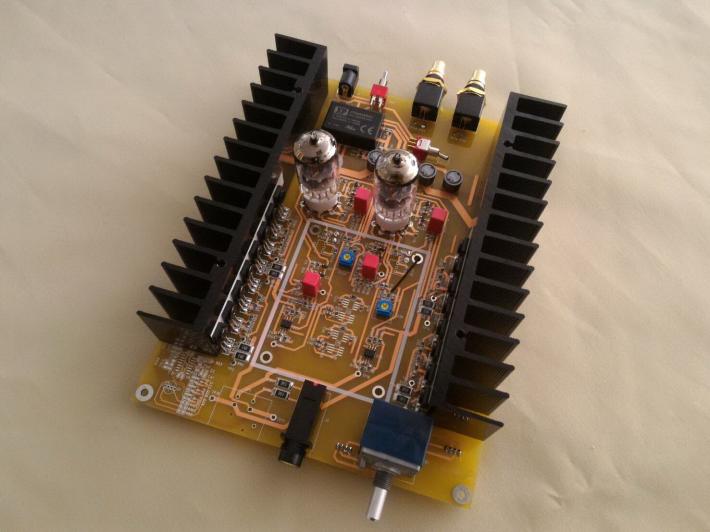

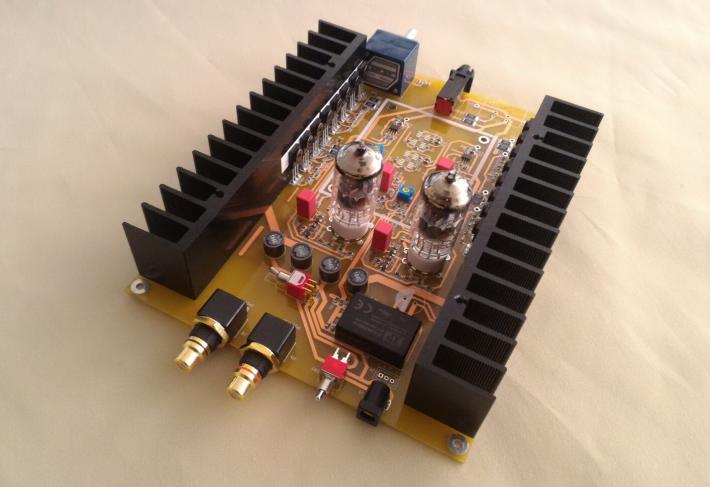

第一個實裝版本出爐了~~~


大家知道為什麼很多地方會使用SMD零件嗎?
