DIY線材 焊接RCA端子與線材

FLtech (風鈴)
2015/11/09 01:29  #1

今天DIY的線材是Nanotech Systems Music Strada #208。
這是一條雙芯的訊源線。

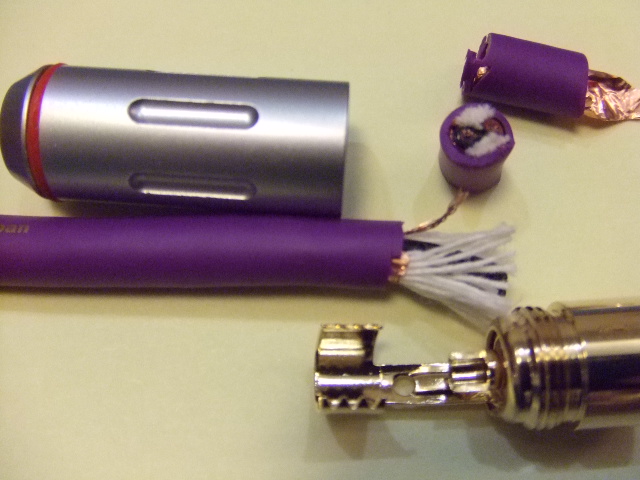

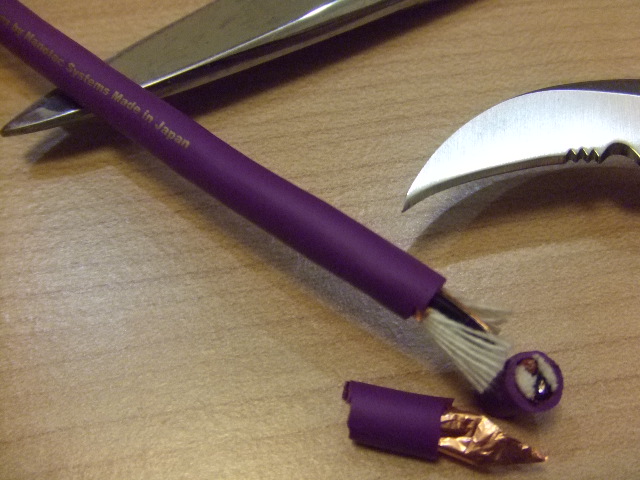

觀察一下外觀，請見第一張照片，最右邊有個小塊料，可見到線材剖面。
最外層是紫色直徑6.0mm的絕緣層。
再來是銅箔遮蔽層。
注意的是有條Drain 導線，直徑.12mmX7。挺纖弱，要特別留意。
接著是棉線材質的填充物。
然後是黑色的導性物(conductive plastic)，直徑2.2mm。
終於到了紅色與白色絕緣層部分，直徑1.8mm。
最後，核心的銅導線是直徑0.32mmX7的HiFC銅材。銅材上有Nanotech的獨門技術處理。

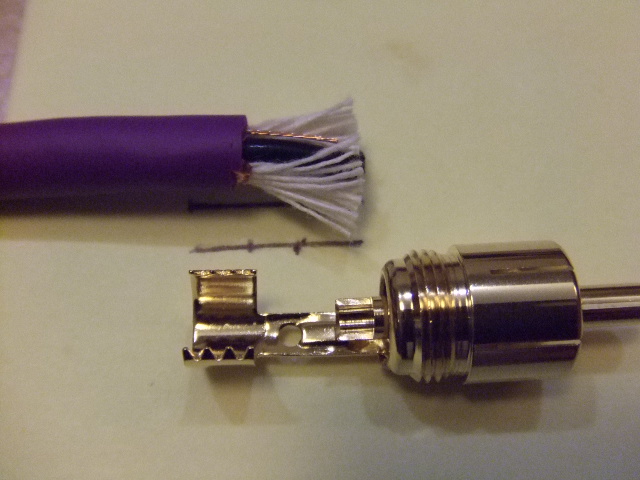

我們也需要觀察RCA端子的結構，決定剝皮的長度。

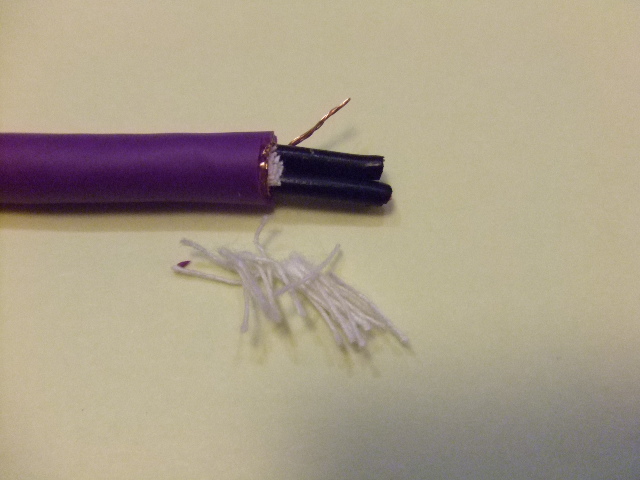

剝除最外層後的樣子，可見到那纖細的Drain導線，棉線，還有兩條黑色的導性物。
別緊張，紅色與白色被黑色所包住，現在看不見。
另外，請仔細觀察RCA端子焊接部位。


我們要小心翼翼的把Drain導線先挑出來，避免接下來的工作傷及無辜。


棉線都剪掉了。

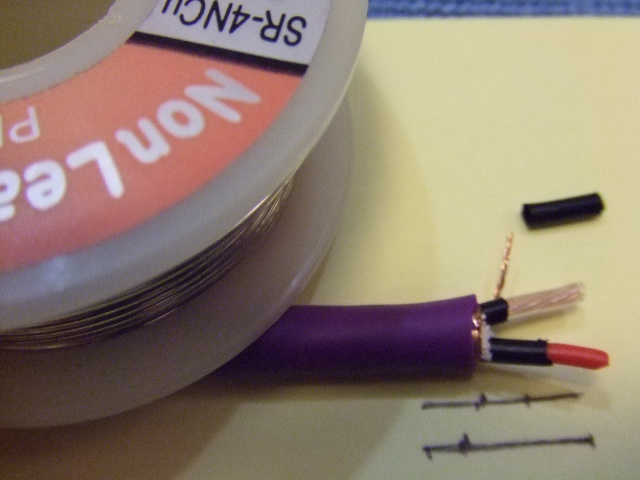

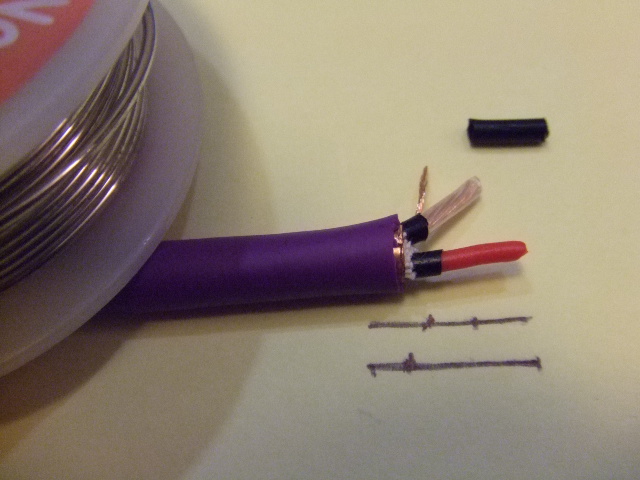

開始剝除黑色導性物。紅線部分，一定要露出，不能偷懶留著黑色導性物包覆紅線。


最好退到與白線剝除黑色導性物的長度。


原廠有強調，Drain導線，從訊源端部分，Drain導線必須與白色銅線捻在一起焊接。
線材箭頭方向的前端(可能是擴大器端子這一端)，需要把Drain導線剪掉。
(但是我試過兩端的Drain與銅導線都焊接的方式)

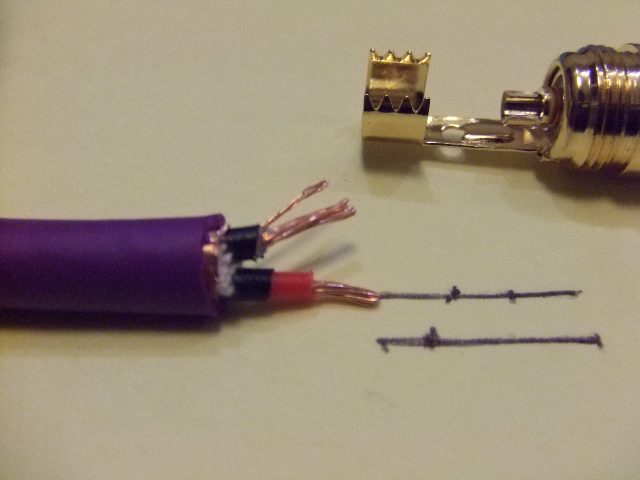

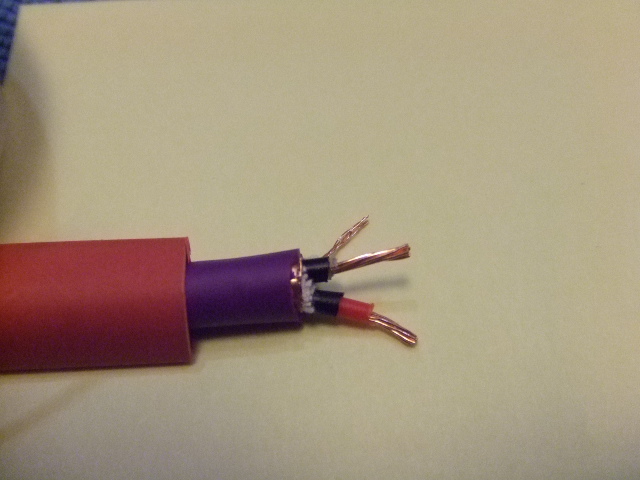

如同照片，這樣的長度，才能與端子的結構吻合。

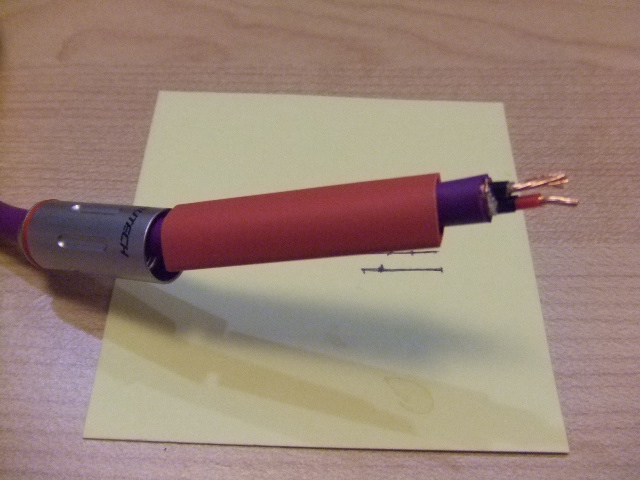

記得先套入RCA端子的外殼與熱縮膜。

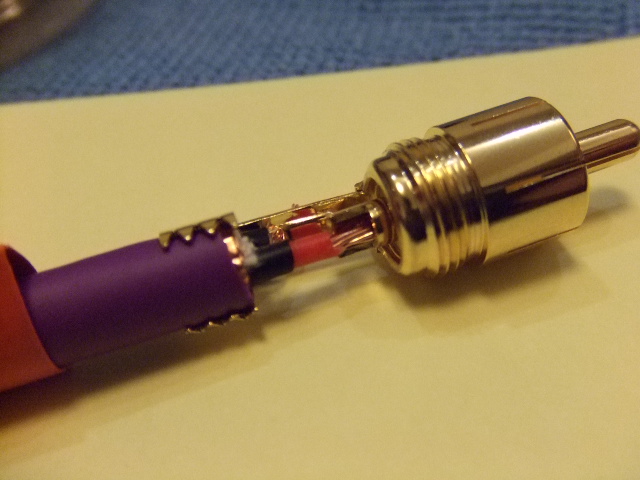

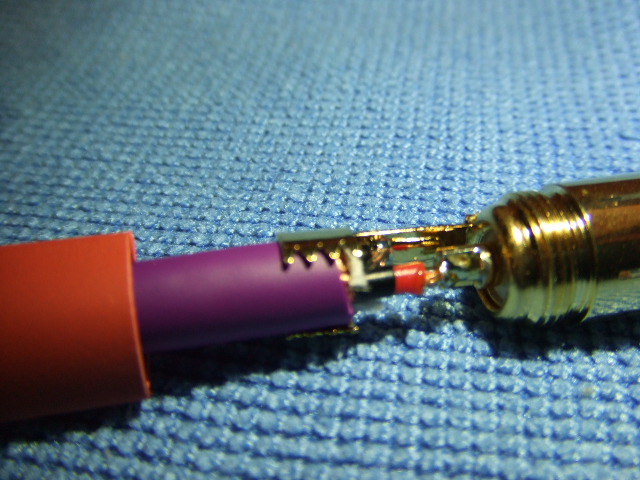

接下來先焊上紅色部分的銅導體，這要先插入RCA中央的孔洞中。

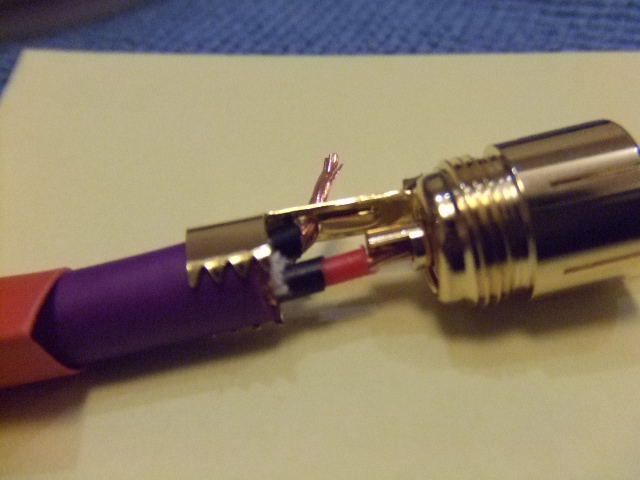

然後，再把與Drain導線捻在一起的白色部分的銅導線，插入外圍的孔洞。
(如果採用不需要Drain導線的焊法，就把Drain導線剪棄，也要剪的乾淨。免得剪不斷理還亂)


白色部分的導線穿出來後，需要稍微修剪一下長度，然後押入端子的凹槽中，準備焊接。

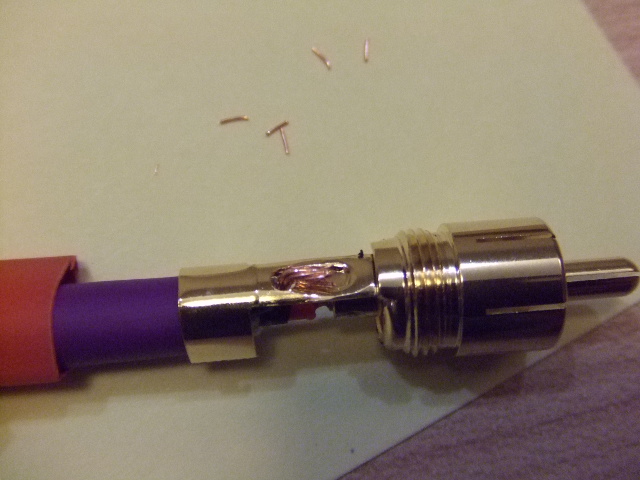

這邊就是端子外圍的凹槽特寫。旁邊是白色部分銅導體修剪的銅屑。


先焊中央部分的銅線。注意，要流入一些焊錫到孔洞內，但也不能太久以免過熱。

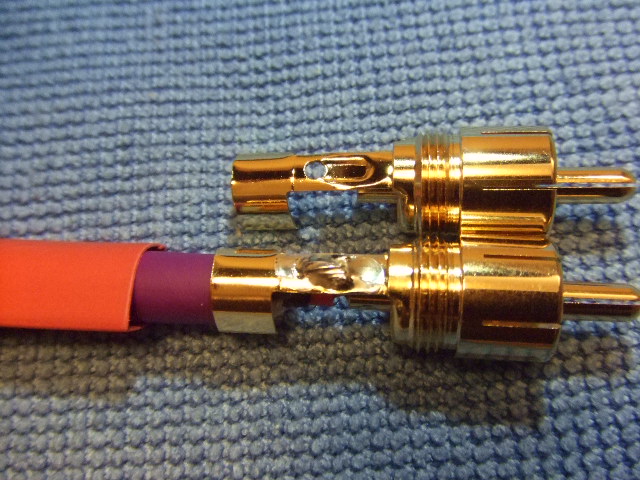

再來是外圍部分，這裡也是要流入一些焊錫到白色部分的銅線，靠近內側的孔洞周圍。
因為有流動，所以要巧妙的掌握時間，把端子外圍的凹槽，用焊錫填滿，注意不能太厚，
免得RCA端子外殼被卡住鎖不上。

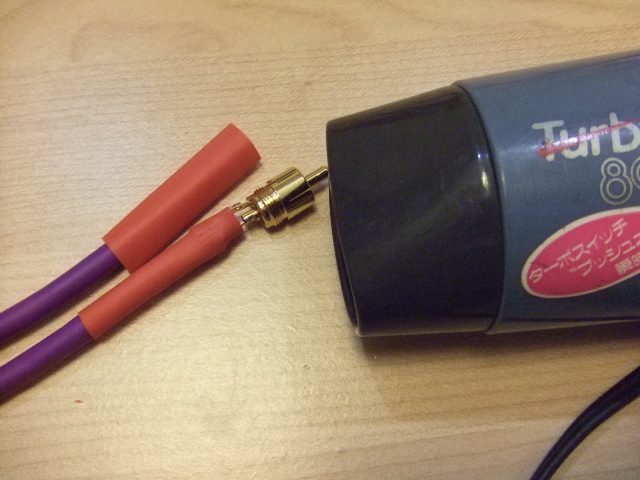

完成後，就是吹風機來把熱縮膜收縮的動作。

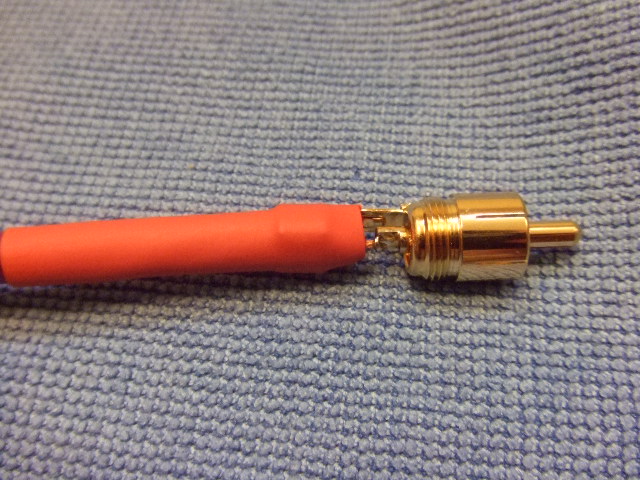

有熱縮膜收縮包覆後就是這樣子。個人喜歡留一點，不全包覆。這樣可以肉眼看到焊錫部位。

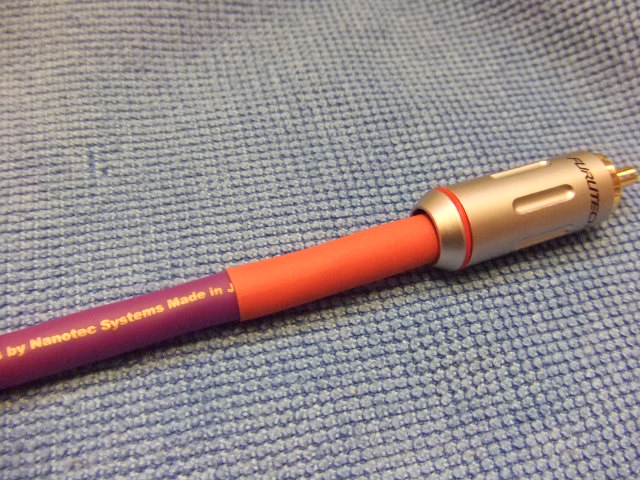

轉上RCA外殼，一個端子部分的焊接就完成了。
(總共有四個。原廠強烈建議的是訊源端Drain+白色部分的銅導線，接收端則是捨棄Drain，
僅白色端銅導線與端子外圍焊接。


打完收工。謝謝觀賞。

相關文章

enochskywalker (黑妞)
2015/11/09 10:50  #2

風鈴大您好,這線您是透過哪個平台買回來的?

prozac (百憂解)
2015/11/10 16:31  #3

哪邊找這種好料啊

myyang0218 (小楊)
2015/11/10 21:35  #4

prozac :
(恕刪除引言)

台灣沒賣欸~ 似乎只有代購可找到成品線 (抓頭)

FLtech (風鈴)
2015/11/11 01:56  #5

enochskywalker :
風鈴大您好,這線您是透過哪個平台買回來的?

黑妞大您好
這線材是小弟目前自己個人弄進來的。

FLtech (風鈴)
2015/11/23 00:18  #6

myyang0218 :
台灣沒賣欸~ 似乎只有代購可找到成品線 (抓頭)

Nanotech Systems上臉書了 搜尋 Nanotechsystemstw

seanwu1968 (Sean Wu)
2017/06/12 14:03  #7

FLtech :
Nanotech Systems上臉書了 搜尋 Nanotechsystemstw

買了一米，搭配 Amphenol 的 RCA 插頭做成 50cm 一對的訊號線，用在 DAC 接耳擴，聲音很不錯。
按照這篇自己做很簡單，賣家服務好包裝精美，很有拜家的尊榮感。
