SF-801使用的電阻色碼(圖文對照)

CatKing (貓貓站長)
2015/09/11 13:29  #1

感謝efox大大提供色碼表，貓貓這裡再補充一些照片上來，大家製作的時候可以參考，不過並不是有了這份資料以後大家組裝SF-801就可以不必準備電表...電表還是要準備的，因為調整偏壓的時候還是必須使用電表~

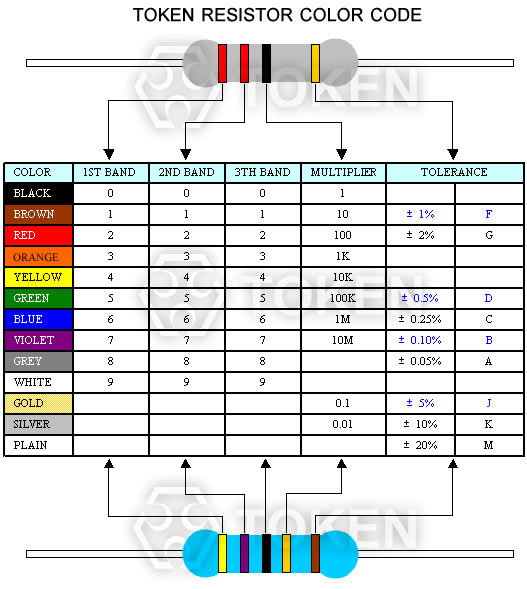

先來一張efox大大提供的色碼表

還有efox大大整理的色碼資料：

0R: 黑
3.3R: 橙橙黑銀 棕
1K: 棕黑黑棕 棕

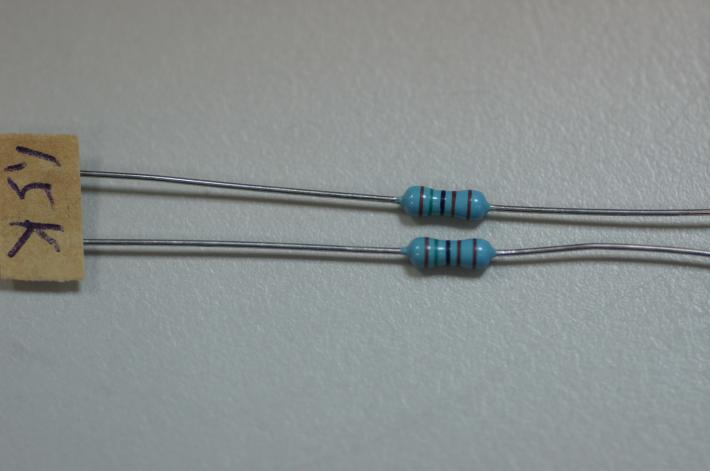

1.5K: 棕綠黑棕 棕

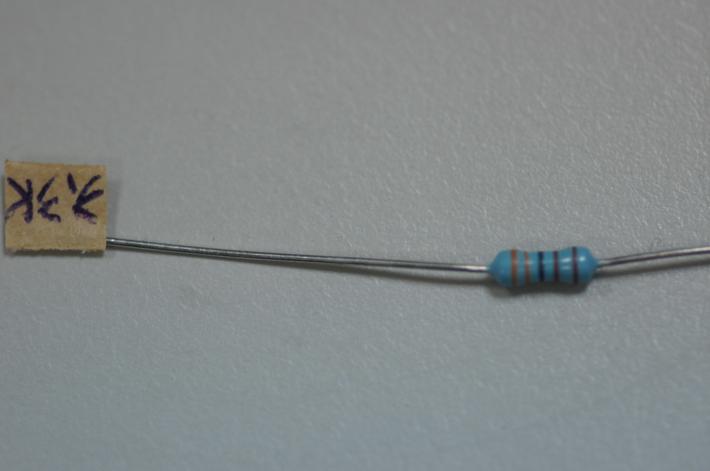

3.3K: 橙橙黑棕 棕
10K: 棕黑黑紅 棕
22K: 紅紅黑紅 棕
100K: 棕黑黑橙 棕
470K: 黃紫黑橙 棕

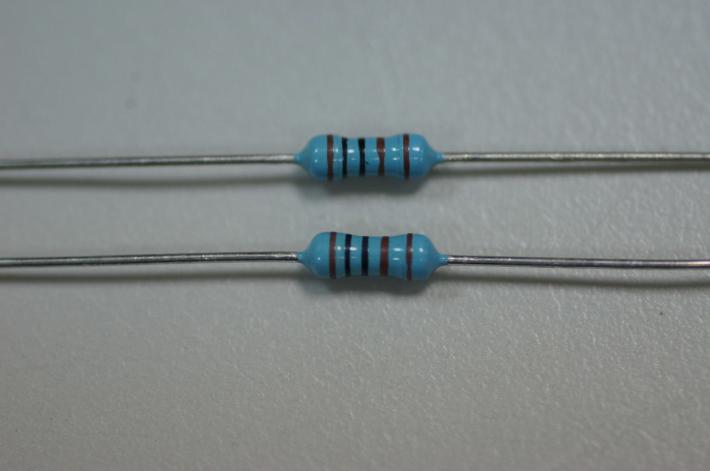

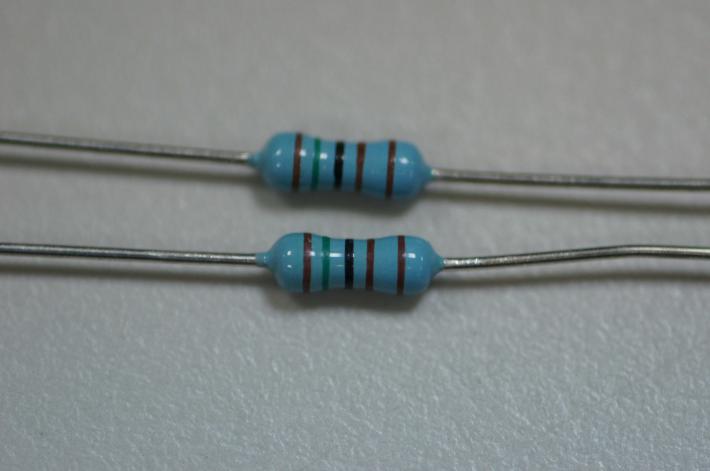

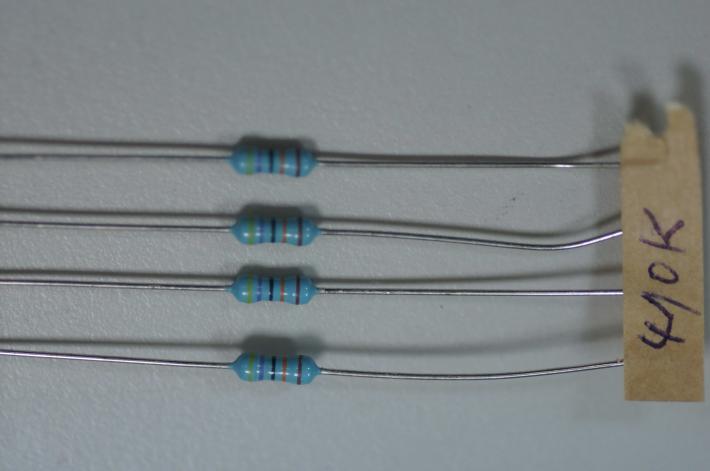

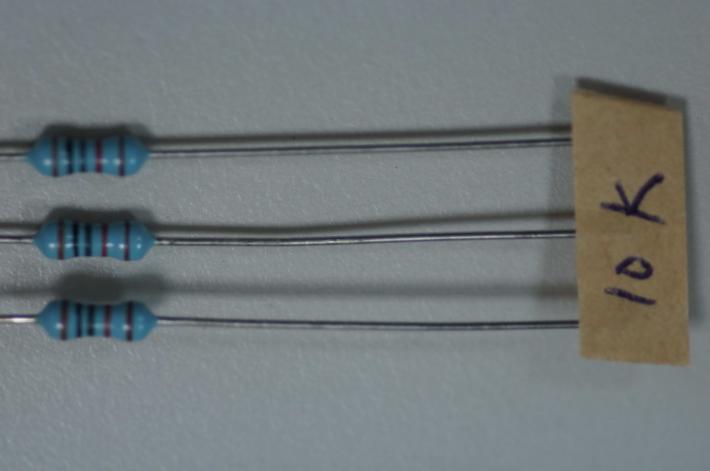

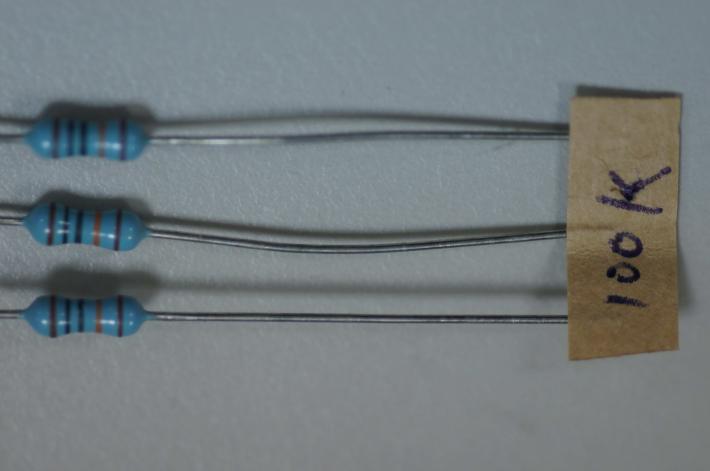

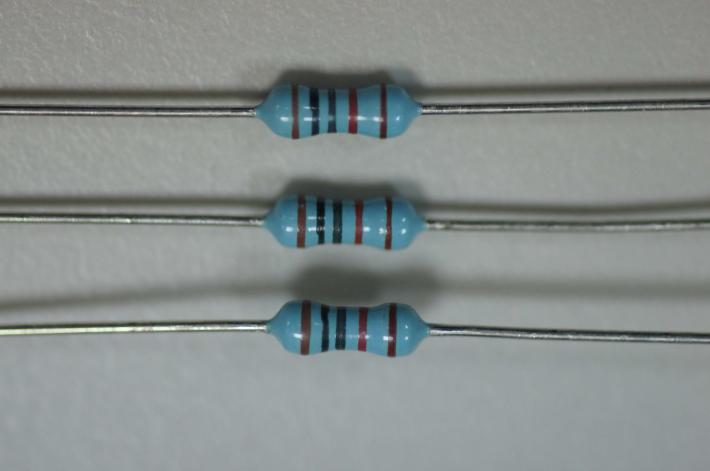

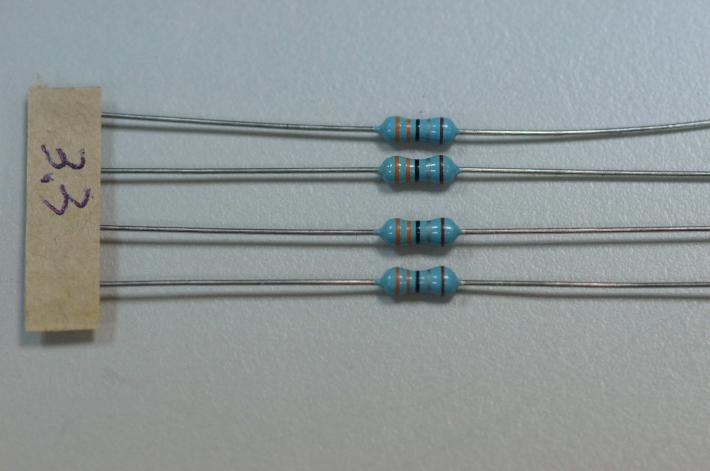

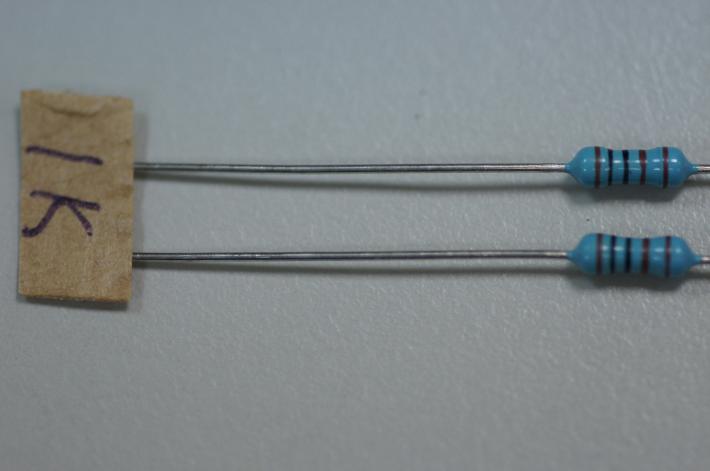

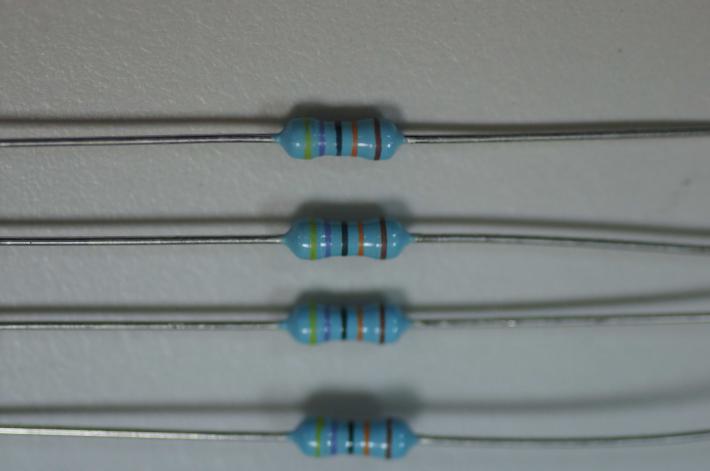

然後是貓貓拍的電阻特寫，配上文字說明，大家可以對照看看，沒有接觸過色碼錶的網友們可以趁這個機會學習一下：

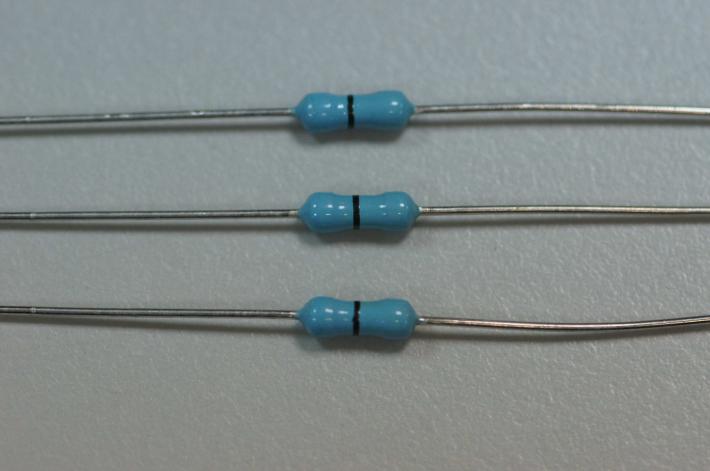

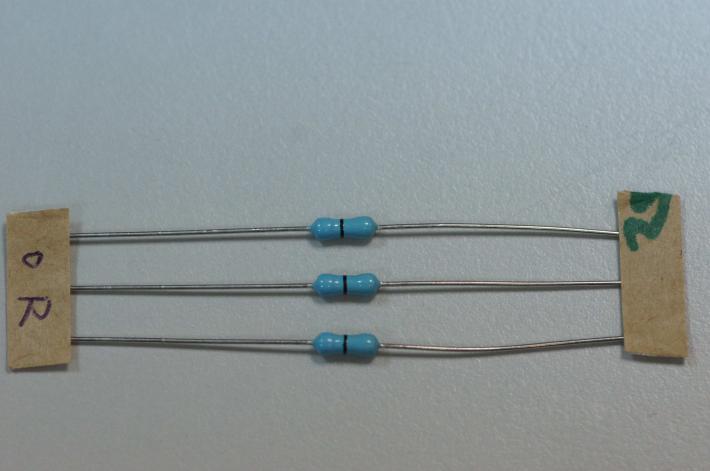

0R: 黑

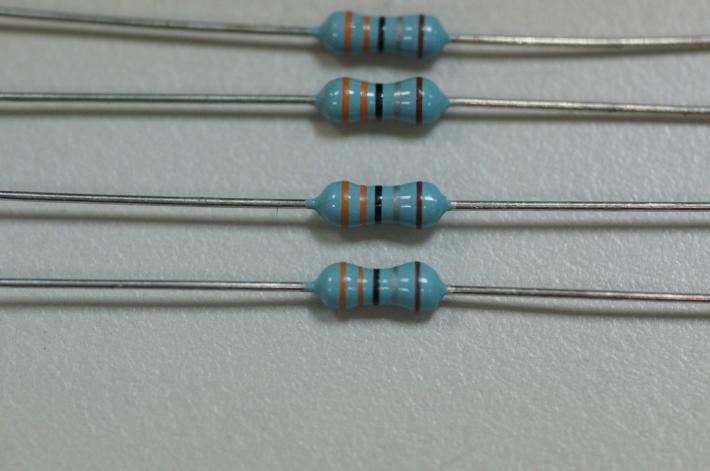

3.3R: 橙橙黑銀 棕

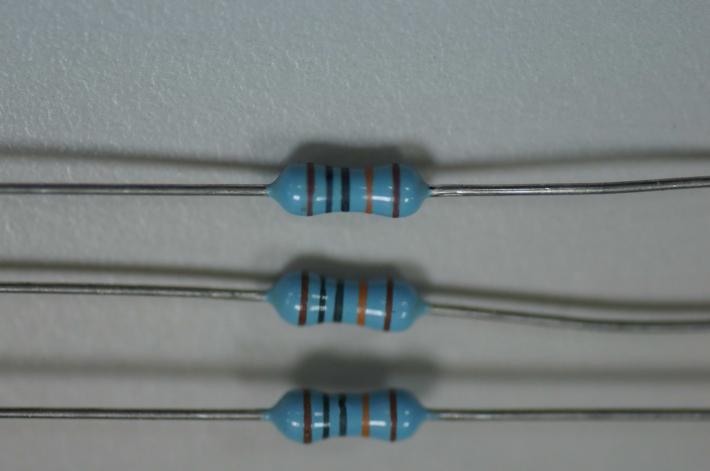

1K: 棕黑黑棕 棕

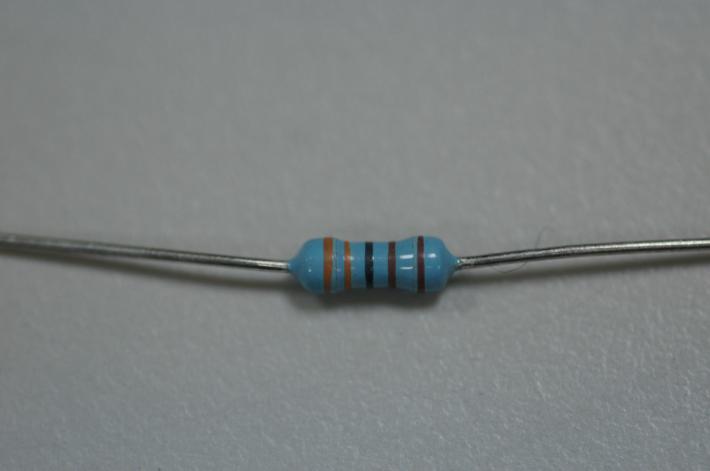

1.5K: 棕綠黑棕 棕



3.3K: 橙橙黑棕 棕



10K: 棕黑黑紅 棕

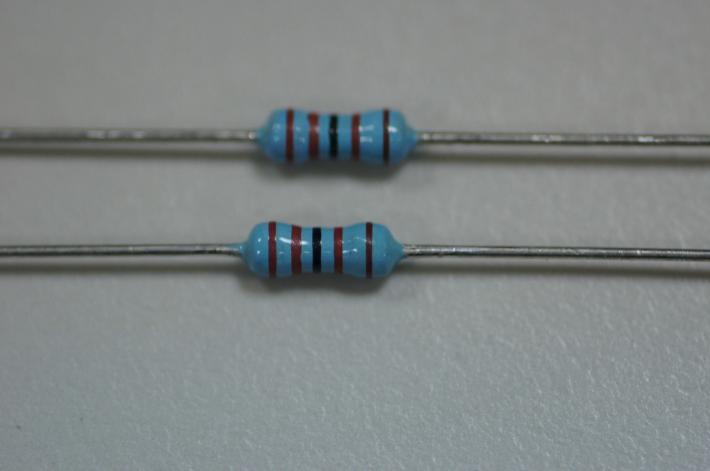

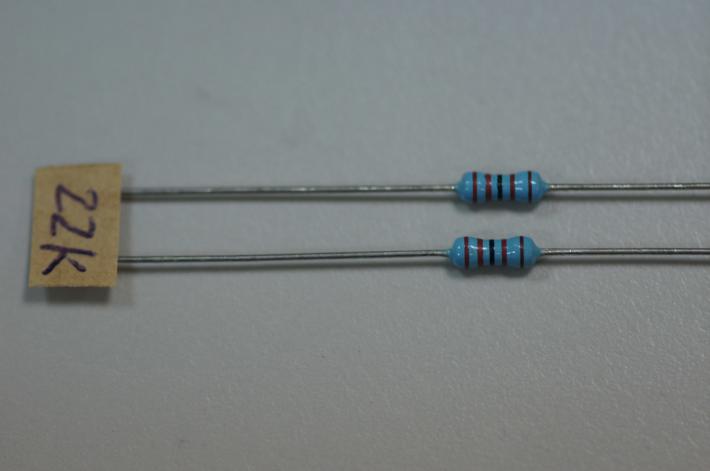

22K: 紅紅黑紅 棕



100K: 棕黑黑橙 棕


470K: 黃紫黑橙 棕
