專題報導：HPX-1真空管唱頭放大器：補遺

CatKing (貓貓站長)
2023/10/19 12:55  #1

專題報導：HPX-1真空管唱頭放大器：補遺

快速連結：HPX-1真空管唱頭放大器Part-1
http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=3900

快速連結：HPX-1真空管唱頭放大器Part-2
http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=3901

快速連結：HPX-1真空管唱頭放大器Part-3
http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=3902

快速連結：HPX-1真空管唱頭放大器Part-4
http://www.hitonaudio.com/forum_oneissue.php?category=diy&mi=3903

作者：風清揚

補遺：
看起來討論區裏比較多的一些發言是詢問管子的替換，我這裡替大家整理一下：
隨機附的6n23p是NOS的軍規管，聲音非常好，噪音很低，而且很低的麥克風效應，兩組三極管之間有隔離層（銀的），美國很多的DIY網站都說6n23p甚至比6DJ8/6922 要好！
可替換的真空管有：6DJ8，ECC88，6922 '，7308，E88CC，E188CC，E288CC, 以及天價的CCa，這些都是特性相似的真空管！
必須注意的是兩隻管子必須是同一型號才行, 這是電路架構使然。
show 一下規格：
HPX-1 的規格如下：
RIAA error : +/- 0.1dB
MCH Gain : 60dB
MCL Gain : 57dB
MM Gain : 43dB
MC Impedance : 10~1k ohm
MM Impedance : 47k ohm
Dynamic Range : 110dB
Noise Floor : < -100dB
Power consumption : 15W@13V~17V
Tubes : selected NOS 6N23P

很驚人是嗎！而這些只是數字，真正好聽的是音色，保證一聽入魂，回頭太難！


Silmic-II 10uF/100V 電容器                                          PIO油浸電容器

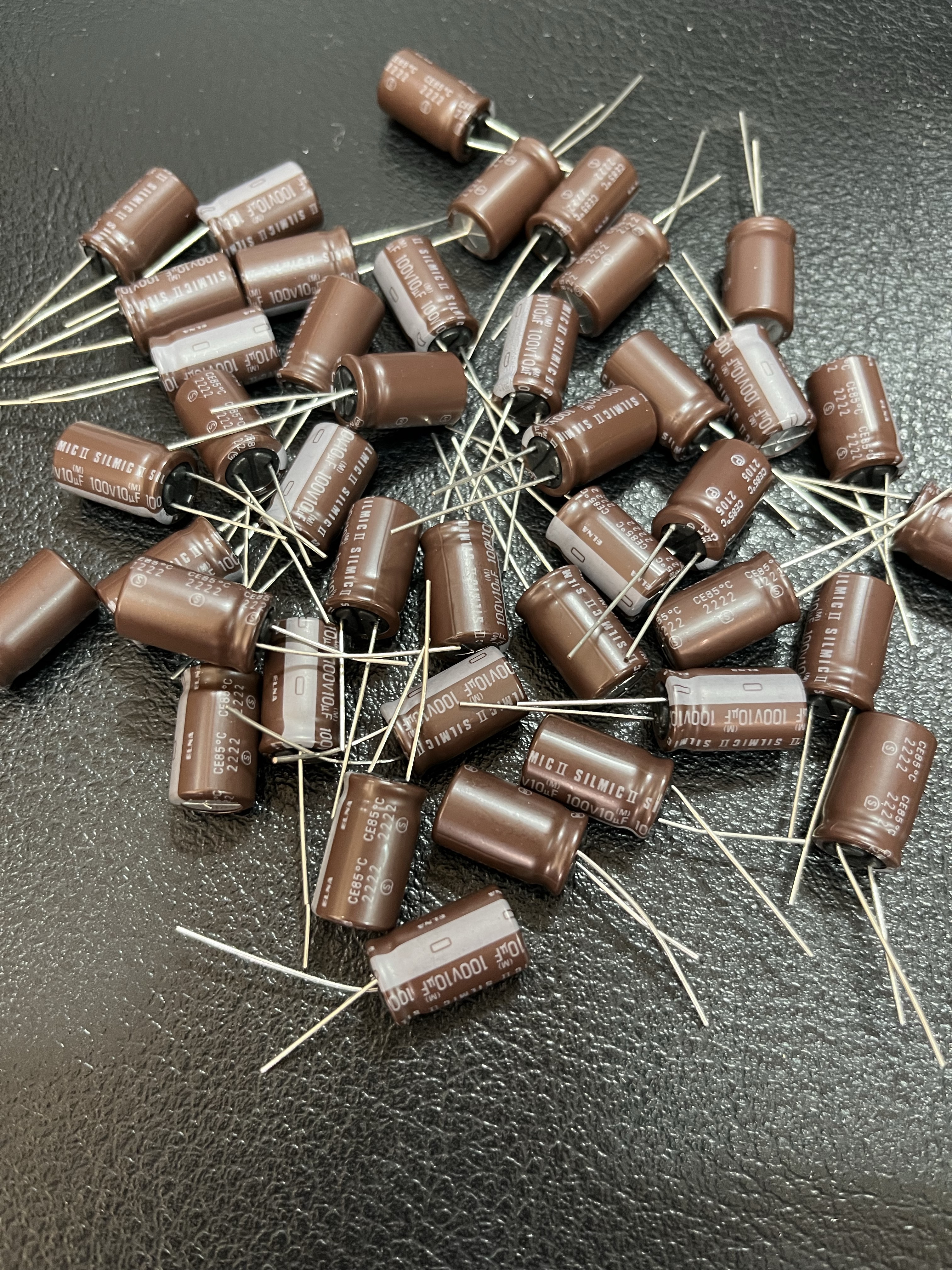

上圖是本產品用的另一個絕版的好聲元件：SILMIC-II 音響級電容器，ELNA出的好東西，可惜成本太高，因此停產了！我們用在最後一級緩衝放大的輸出交連電路, 和PIO電容合併使用，帶給您絲絲入扣的音感！(Silmic 名字不就是這麼來的嗎！）

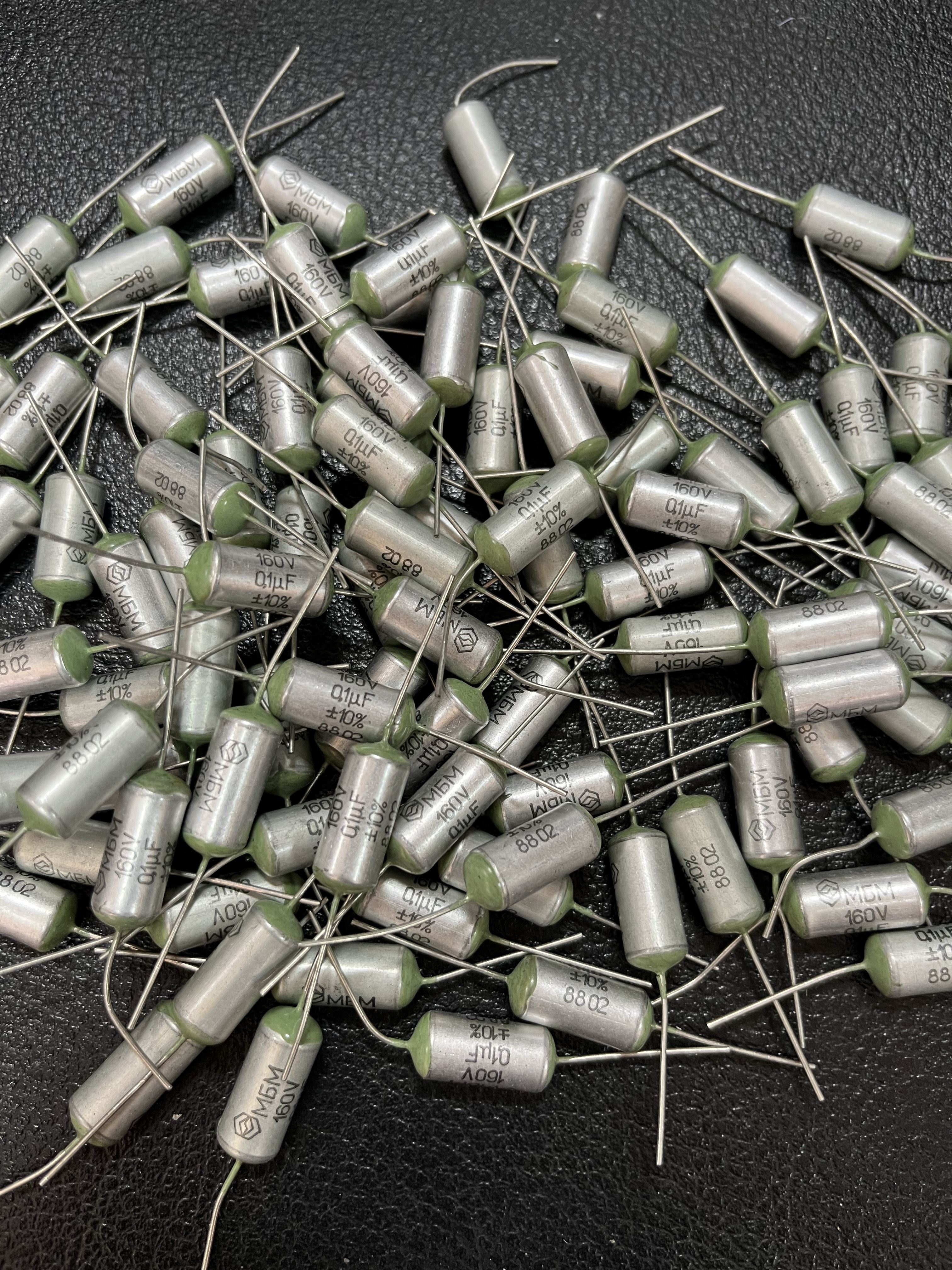

上圖是我們採用的PIO電容器，裝機前一律經過量測和配對，這些照片都是我們自己在裝機時實拍的照片

另一個討論是電路：HPX-1 的第一級是採用所謂的Colin structure，這樣的結構在很多高價（數拾萬元級）的唱放銘器都能看得到，只是我們用一些更好的元件來精緻化整個聲底，並聯超低雜訊的JFET及高增益高線性的電晶體是本級的核心！所謂好的聲音從頭開始！這ㄧ級的電路，元件，甚至電源都是精心設計挑選的，以成就此”純A類” “低雜訊” “高線性” “無負回授”而且”超寬頻” 的好聲音！附帶ㄧ提的是這ㄧ級的頻寬超過10MHz, 極低的相位失真，這不是MC升壓器可以比擬的！

第二級是MPSA18+2N5210/2N5087 超低雜音電晶體組成的純A類低輸出阻抗放大器，這一級沒有採用真空管的理由是為了要維持恆定的低阻抗輸出，以免影響RIAA的準確度，很多純真空管的唱放都會面臨管子隨時間衰老而使得RIAA的曲線越偏越遠！為了解決這個問題只好引進大量的負回授（通常是連續三級的高增益放大管如 12AX7串接起來）, 以期能盡量修正管子老化帶來的影響，結果是不但音質受到影響，而最終依舊沒有解決問題！
我們的做法，事實證明非常的好而且經得起時間的考驗。我們的哲學是善用每種元件的優點，打造接近完美的放大器。
緊接著是RC衰減型的RIAA網路，RC衰減型就是比回授型靚聲！如果您還在聽回授型唱放．．拜託！
整個RIAA網路的所有電容都是MKP薄膜電容，不是廉價的陶瓷C0G或是mylar 電容器，等級差很多的！並且經過電表精密配對！
第三級是標準的真空管共陰極放大器！純A類，無負回授，穩壓直流燈絲，純淨的高壓電源+碳精陰極電阻.，甚至採用和管機ㄧ樣的CLC電源濾波網路.. 無限的講究以營造具有黑膠靈魂的音色！
最後是真空管的輸出緩衝級，這ㄧ級很重要，經驗裡，只有真空管或是FET才能完全隔離外部的負載效應留給內部放大器完全獨立的環境！輸出如前所言採用 PIO油浸電容+Silmic 電容，．．沒有市售的放大器用這麼多的補品！
這四級放大器（全部是A類）是無論 MM/MC 都會全部介入動作的，只是增益做不同的分配，這也是為什麼本機的MM放大如此優秀的原因！因為基本上那就是增益比較低的MC放大器！
沒有妖言惑眾！沒有音響神話！只有累積的努力！

希望您的金耳朵能感動於我們對於聲音的苛求與努力，當第一聲音樂想起，我的眼淚真的差點掉下來！HPX-1 的高頻是如此美麗而且無限的延伸到天際！尤其是Cymbal 的泛音，小提琴和吉他的撥弦聲....HPX-1 的聲音輕易的 KO 掉我手上超過30萬元級的唱放！但是如果您還是在止於”以價論聲”的階段...那麼拜託就付30萬來買，HPX-1的聲音絕對值。

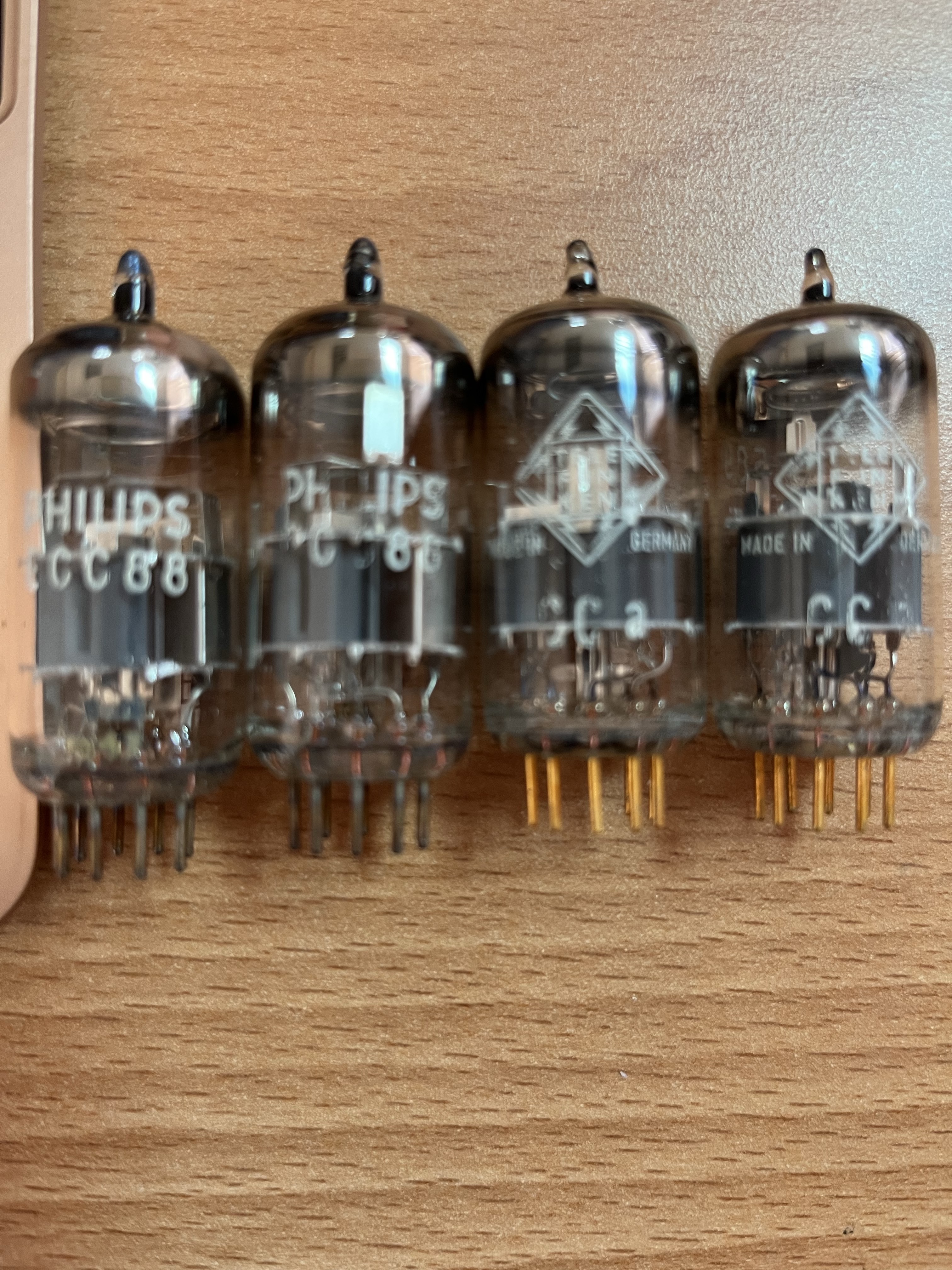

ECC88和CCa特寫
上圖是我手上的ECC88和天價的CCa真空管特寫，坦白說，我覺得結構是滿像的，當然除了CCa是鍍金腳！我也用來測試HPX-1.


再推薦您一張黑膠：CASINO ROYALE(007 James Bond皇家夜總會1967年版）主唱Dusty Springfield翻譯中文是：”灰塵滿佈的春天田野”！怎麼會有歌手取這種名字！裡面有一首很棒的歌：”The Look of Love”，您以為這首歌是爵士女伶Diana Krall 唱的嗎！Sorry！..Dusty Springfield 50多年前就唱過了！聽一下當時的原唱和錄音，保證是類比錄音，一定讓您讚嘆不已！


再ㄧ張是IU的花書籤黑膠，是不是超美的呢！擺在桌上都賞心悅目！
這張黑膠已經飆破了天價！買黑膠也是不錯的投資！

如果您已經有了HPX-1，何妨再買ㄧ對上好的真空管（CCa)，帶著ㄧ手就能掌握的HPX-1 四處征戰，看著您的朋友下巴掉下來的表情...........！

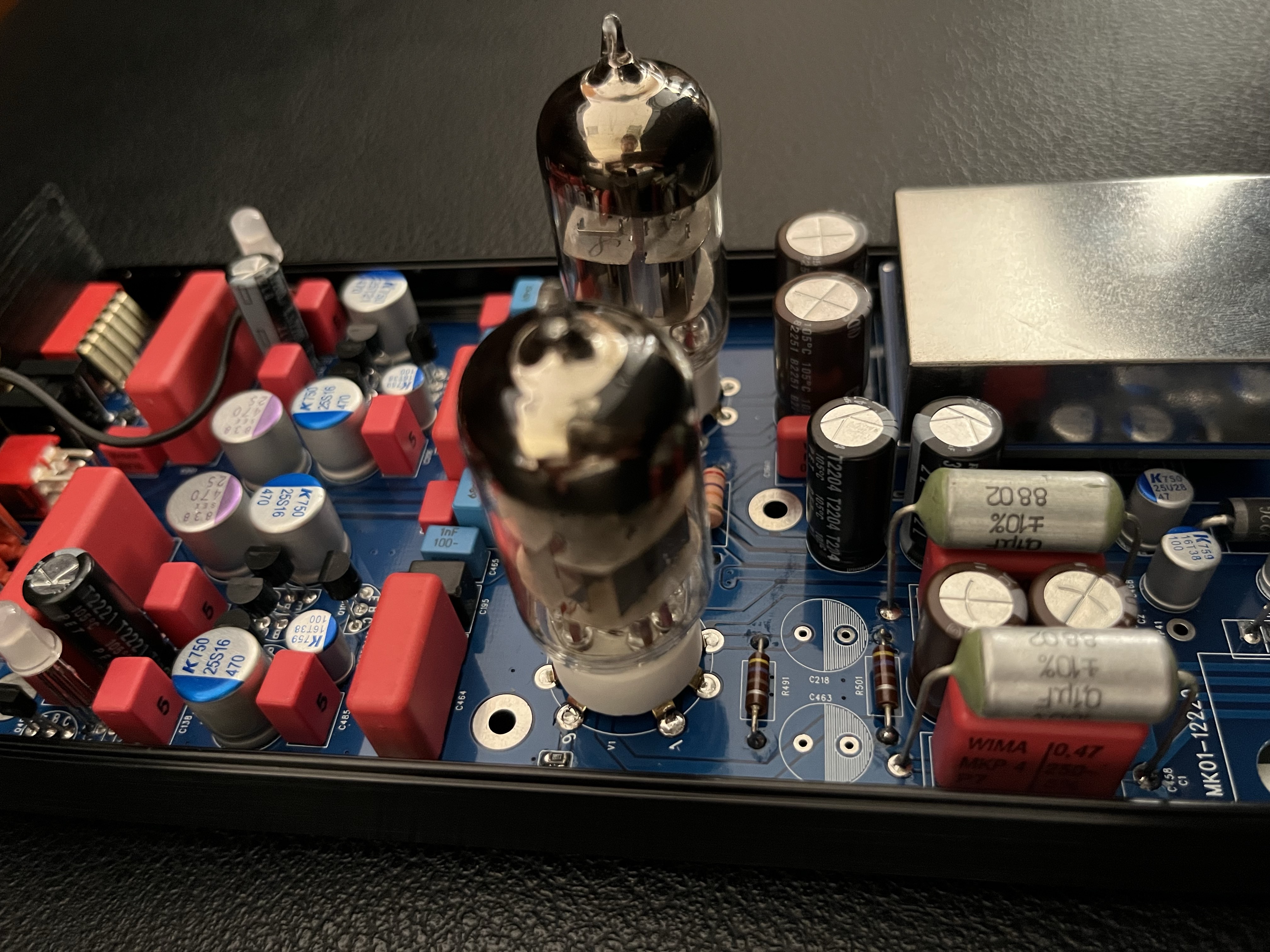

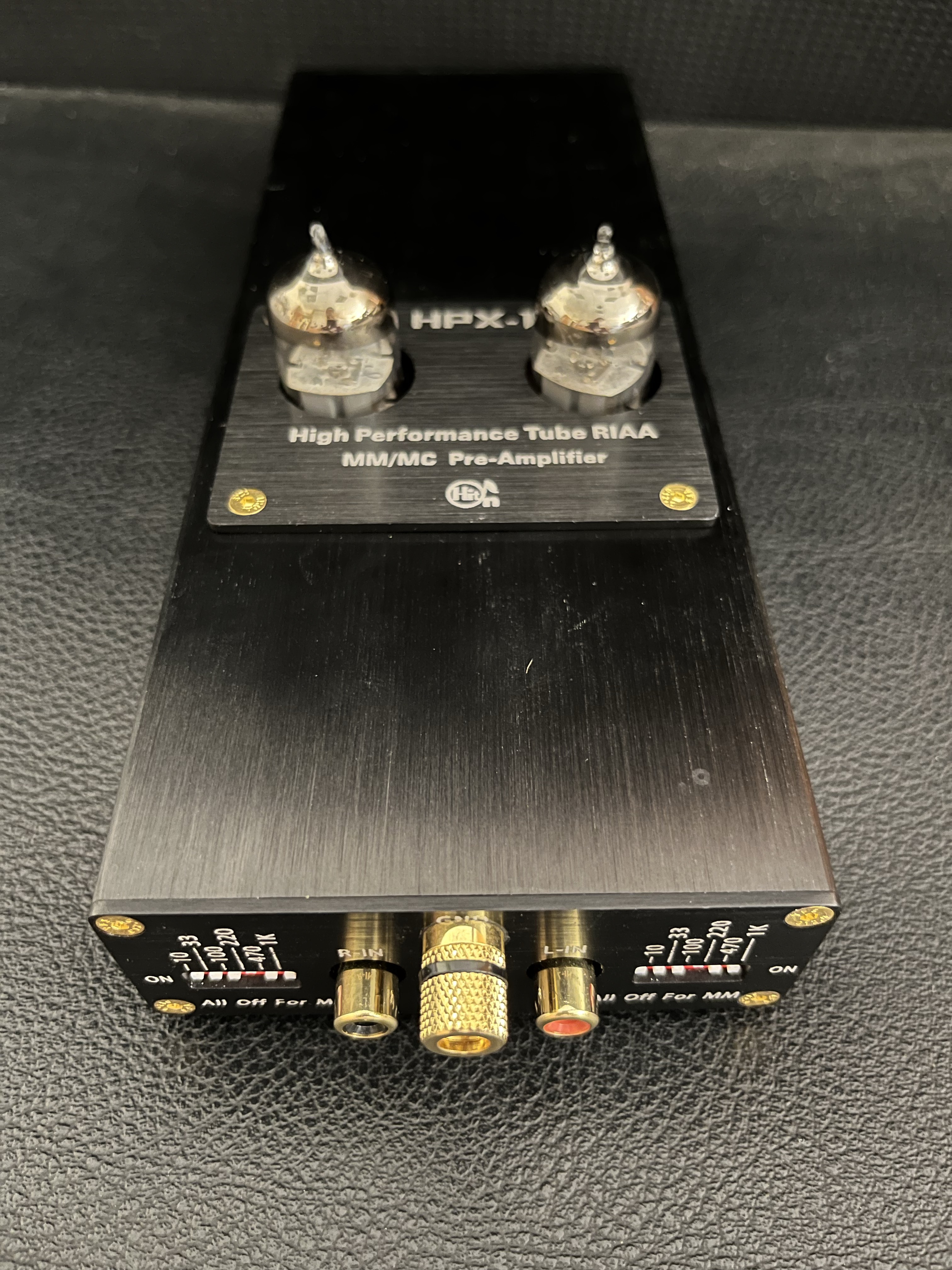

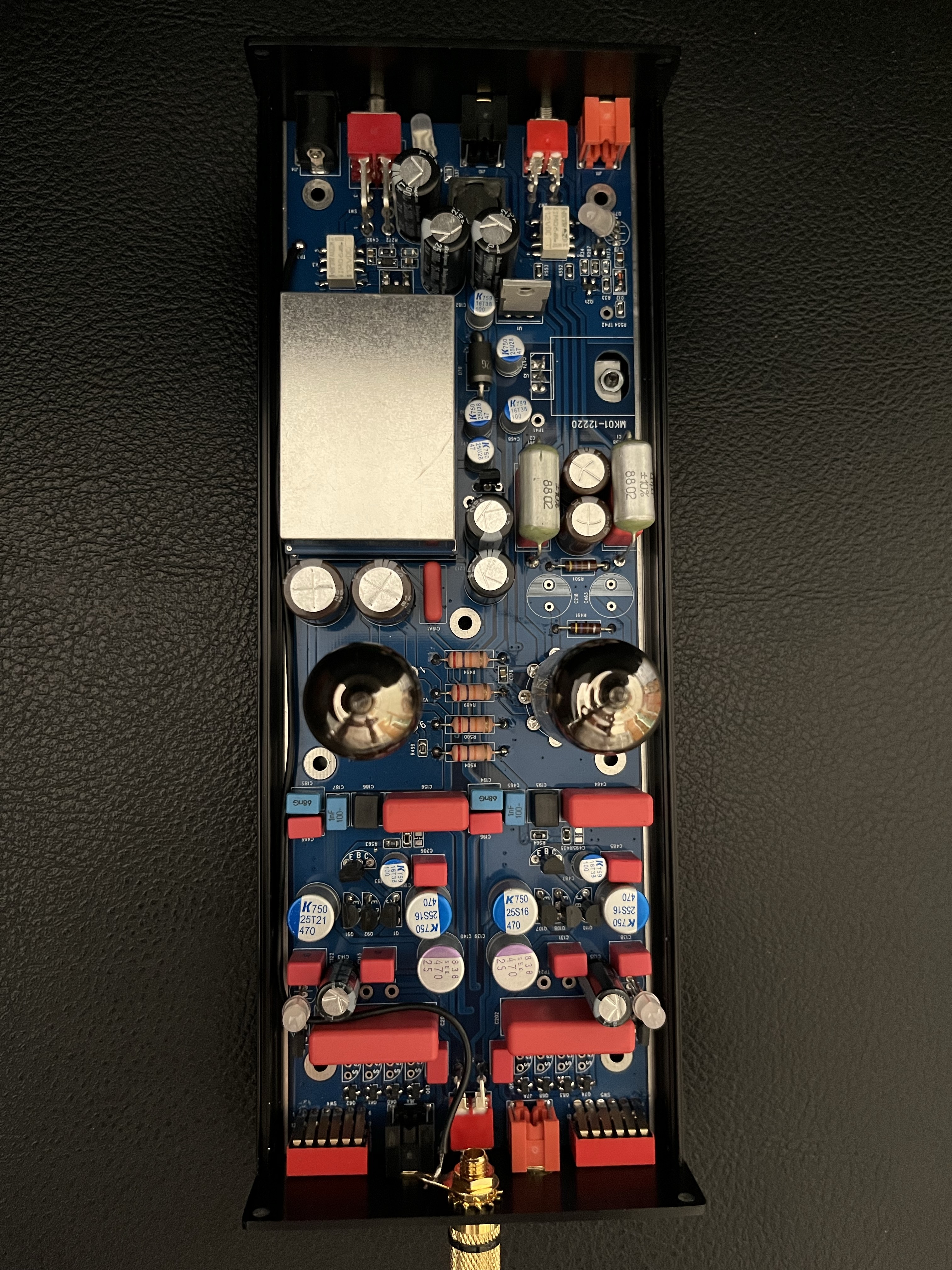

最後，上幾張實機的照片，可以看到滿佈WIMA電容器以及騎在WIMA電容器上面的PIO電容器，其實背面還有滿佈的SMD零件，總共超過300個零件！而那個亮亮的金屬罩內部是高品質的高壓電源．訂做的金屬罩用以進一步隔離干擾源，頂級的線路頂級的用料打造頂級的聲音質感！





相關文章

TDK560630 (TDK560630)
2023/10/19 15:49  #2

看大師的文章就是一種享受，讚啊!heart

van681123 (凡)
2023/10/19 17:03  #3

作者在這台機器上放的滿滿用心跟誠意已經確實收到，謝謝神人作者和熱心站長讓我有機會擁有它。

point (阿斌)
2023/10/22 12:51  #4

神器出世！
