專題報導: W5-1880 kit 開發紀要

CatKing (貓貓站長)
2014/07/18 12:12  #1

前言

經過了站上眾多熱心網友與專業的OEM/ODM廠商近一個月密集的研究討論,一款專門針對W5-1880所精心設計的喇叭即將問世了,這不但是集體創作的一個成功案例,更是我們Hiton Audio一個重要的里程碑,她代表著夢想的憧憬與實現,我很高興能有機會參與這個專案,而且對於我們催生出來的作品感到自豪。

如果有人聽了W5-1880kit之後跟我說:研究出這麼棒的喇叭!你真是高手!
那麼我會回答他:我不是高手,但我與高手們一起共事。

我感到很榮幸,再次感謝所有參與喇叭開發的熱心網友們和專業敬業的協力廠商。





緣起

一切的故事就是從板上對這顆單體的討論開始:


討論連結:TB-W5-1880討論串

TangBand 的W5-1880是一顆出了名的好單體,大家對這顆單體也表現出了極高的興趣 ,所以四處尋找各種購買管道,此時,站長記得曾經在朋友的公司看過一些這種單體,進而前往接洽,但是得到的答案是令人失望的。



他們曾經規畫過一款搭載W5-1880單體的喇叭,但是因為某些原因未能成案,這批單體也一直封存在倉庫裡面,並沒有打算零售給消費者;站長認為那麼好的單體卻躺在倉庫中不見天日實在是一件非常可惜的事。
這個消息傳回站上,引起網友們熱烈討論,後來我們想到了一個方案,那就是由我們Hiton Audio與他們用OEM/ODM的方式合作,由我們網站的網友們共同集思廣益來研發一款使用W5-1880的喇叭,他們以OEM/ODM的協力廠商身分提供技術支援,經過多次協商之後,這個雙贏的方案獲得他們的同意;經由這個方案我們可以得到讓我們滿意的喇叭,他們也可以用原本想要的方式出清存料,在雙方互利的前提下進行合作,於是W5-1880kit專案正式開跑!



討論連結:W5-1880 Kit 專案


開發團隊

既然是Hiton Audio開的案子當然就由站長當總召集人囉~現在單體到手了,第一件事就是要進行箱體的開發,對於箱體的型式一開始我們也沒辦法決定,每種型式都有它的特色和優缺點,因此大家決定都做做看。

第一次聚會是在2014/4/19晚上的火鍋聚餐,這同時也是本站開站以來的第一次板聚,出乎意外的參與的網友非常踴躍,來了好多人,站長還臨時追加了幾桌.....>_<

網友Rockman自告奮勇擔任傳輸線式方案的召集人,參加傳輸線式方案的網友有UFO、Jerry、BOSH、Bluedream、ProjectD和Wison。

另一方面,站長兼任低音反射式的召集人,參加低音反射式方案的網友有Leon、Kane、Sevenlight、John Tsai、linnppc、Eason、OMG、可愛無敵的ConnieRabbit妹妹以及最後階段趕上參與的南部網友Bill Chen、Derek。





站務 Wison 假日一起床從窗外看到可怕的景像,已經有很多人提早到了…=.=
在站務家樓下等候開門,Jerry 居然還站在牆上…。



此外還有兩個方案都幫忙的Claire(YoYo)和SuSu這兩位漂亮的女網友以及超級熱心的BigMac。



超級漂亮的女網友 YoYo 和 SuSu .........=0=
她們加入後造成參與的眾網友們士氣破錶





初期開發階段

開案之後大家就開始進行音箱的開發工作,每天晚上從事各行各業的網友們下班之後都會趕來參加研討會,召開的地點除了站長家之外還在咖啡店、餐廳、速食店、路邊攤、甚至學校和教會....=.=




在路邊攤吃飯討論,一坐就是一整晚


協力廠商那邊也很夠意思的提供我們開發所需要的資料和技術支援,也許是眾網友的熱忱感染了他們,假日也大方出借專業測試設備讓大家使用,老實說我們也給人家添了很多麻煩,假日還要麻煩人家來協助我們這些網友,這點也讓我們非常感動。

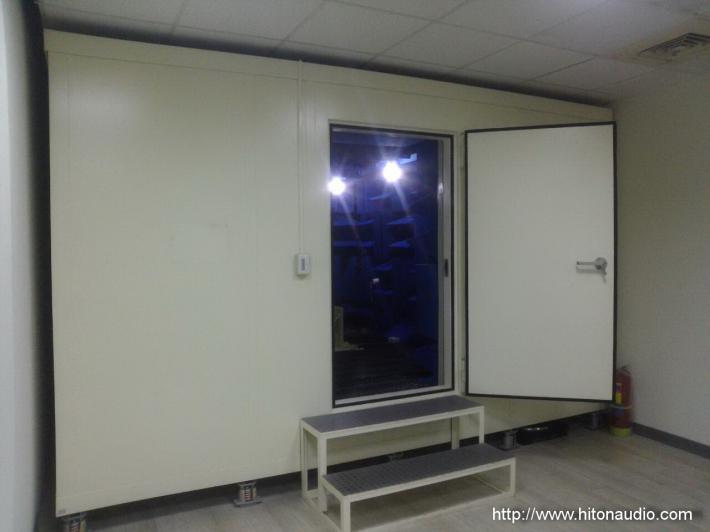

造價不斐的專業無響室




各種測試儀器

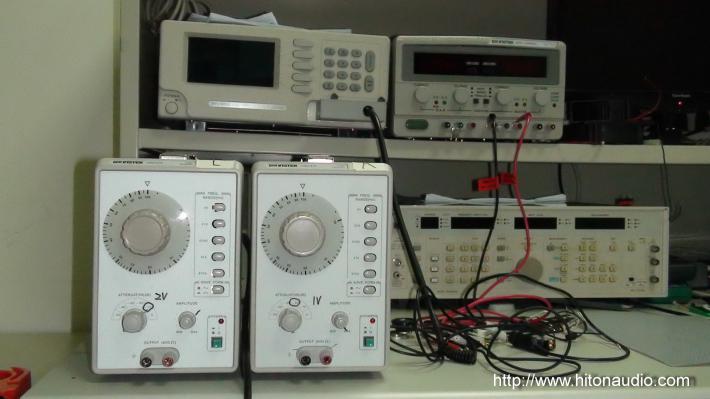

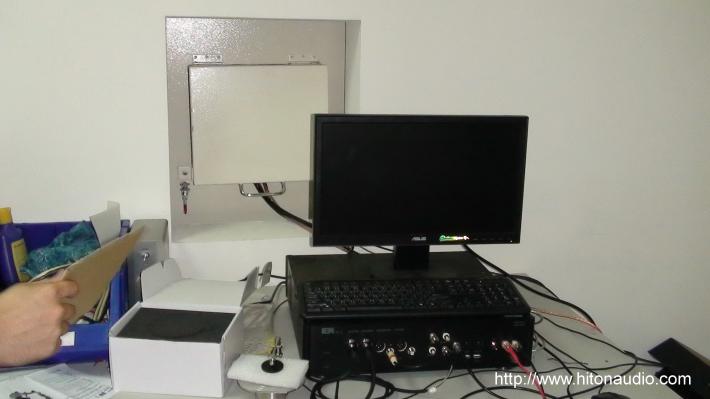

這台是掃頻響的儀器,電線由牆上的電器箱通到隔壁的無響室

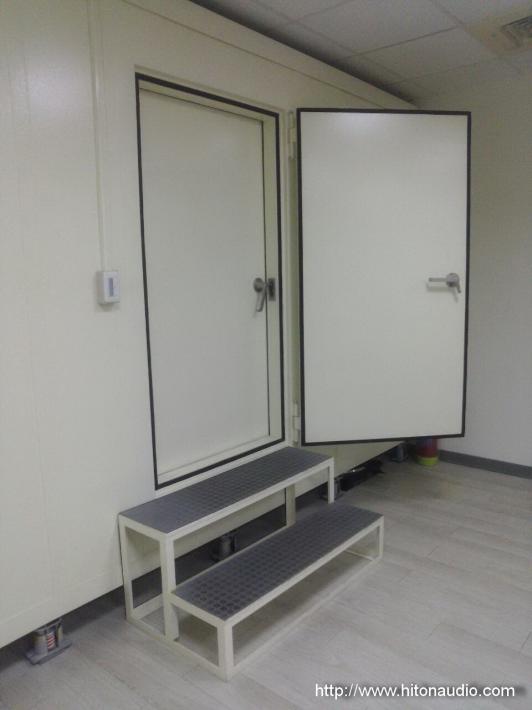

雙層隔音門設計

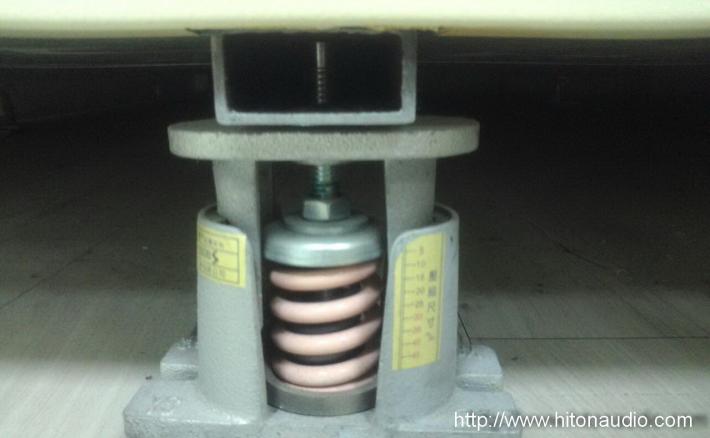

避震基座

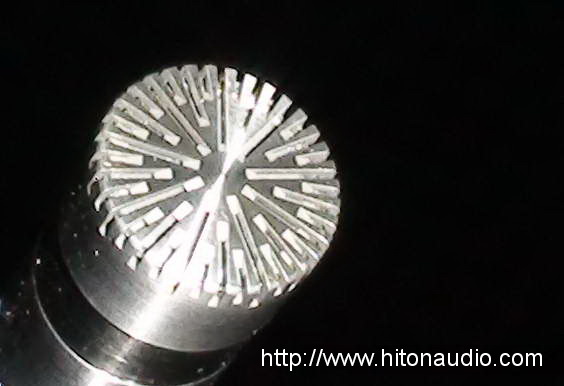

測試頻響用的麥克風,小小一個麥克風頭要價好幾萬


很快的,兩種型式的設計圖出來了,尤其是低音反射式,因為以前協力廠商曾經開發過搭載W5-1880的音箱,雖然後來沒成案,但也留下了相當多的技術資料和研發數據,因此我們的低音反射式也得以使用這些現有資源;傳輸線式的部分,也在網友Rockman的高效率領軍開發下順利完成。



低音反射式草圖之ㄧ,設計了好幾版

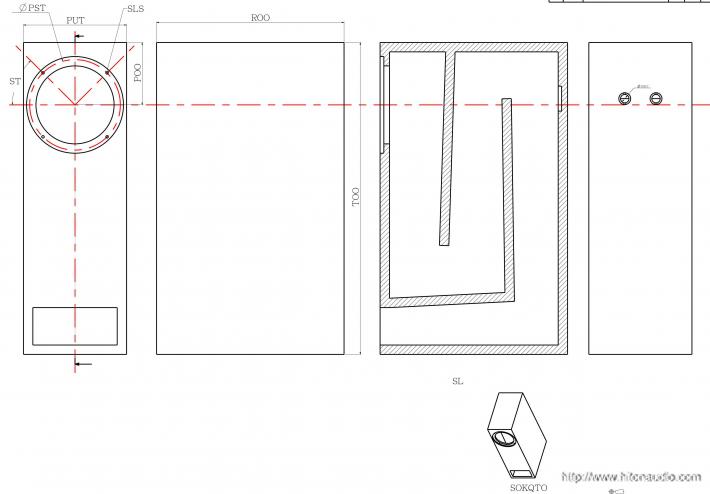

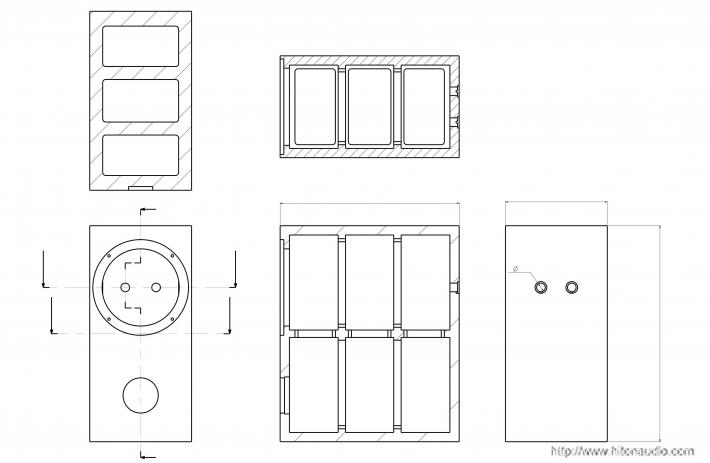

傳輸線式草圖之一,同樣也設計了好幾版


設計圖出來之後我們火速將稿子送往木工廠進行原型機的製作,在專業師傅的巧手施工下很快的就把原型機完成了,但這只是個災難的開始,後面的麻煩不斷的接踵而至.....>0<




切削V角的機台

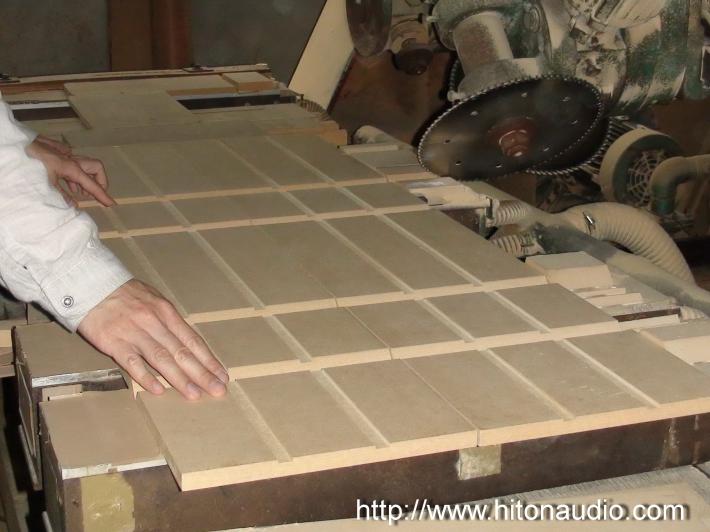

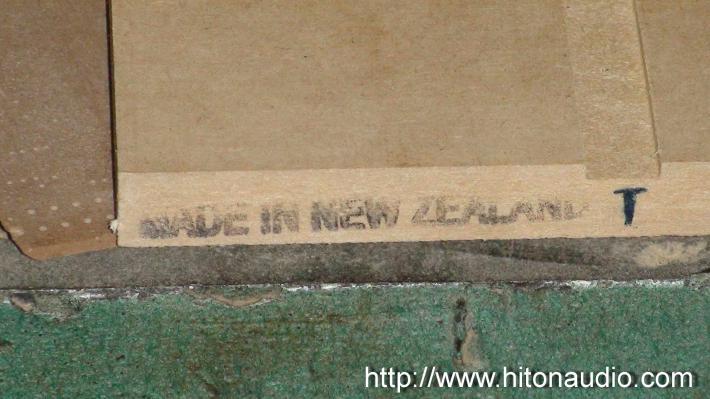

紐西蘭進口的HDF(高密度密集板)

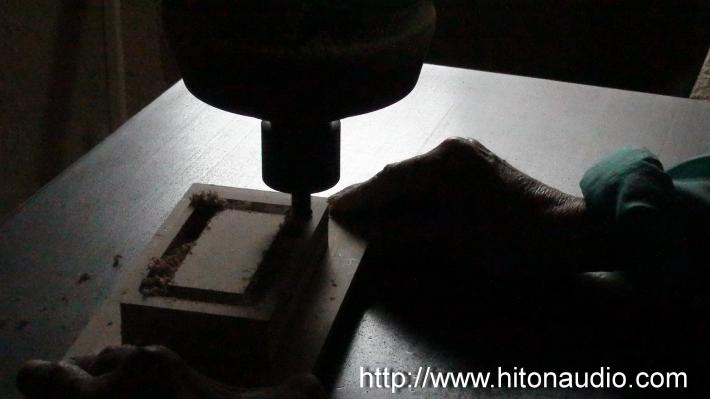

大型修邊機

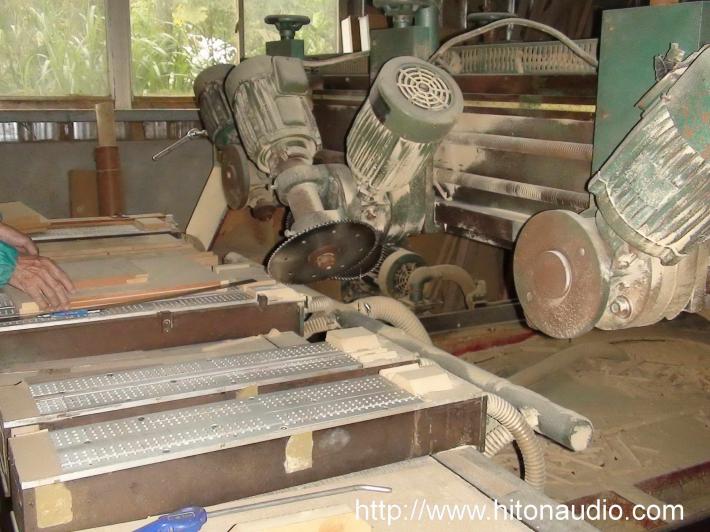

體積龐大的機台,這只是這具機台的一小角


雖然名義上網友們是分成兩個Team在進行,但這兩個Team並不是競爭的關係,實際上不管是討論或聚會全都是在一起的,因此負責傳輸線式的網友會幫忙低音反射式的開發、負責低音反射式的網友也會幫忙傳輸線式的開發,大家透過兩個團隊的互相合作、互相找碴,進而得到更完美的設計方案也學習到更多的東西,在這過程也讓大家累爆了,有的人還差點引起家庭革命…=.=
像是有網友聚會時老婆突然出現,原來是該網友每天下班都直接過來參加討論,被老婆懷疑是跑去找小三,所以跟蹤他過來 >0<

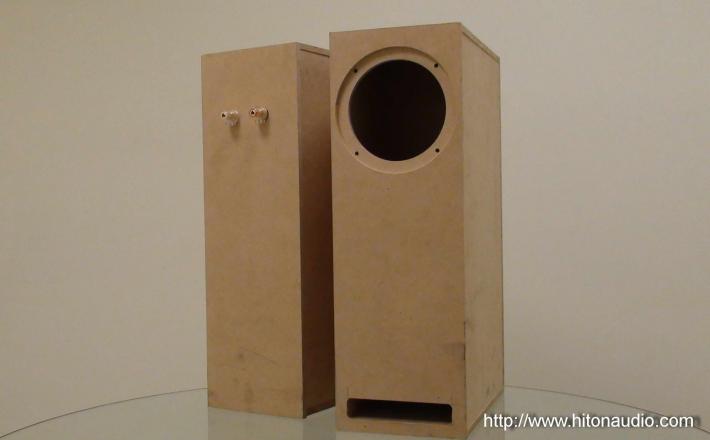

測試中的原型機

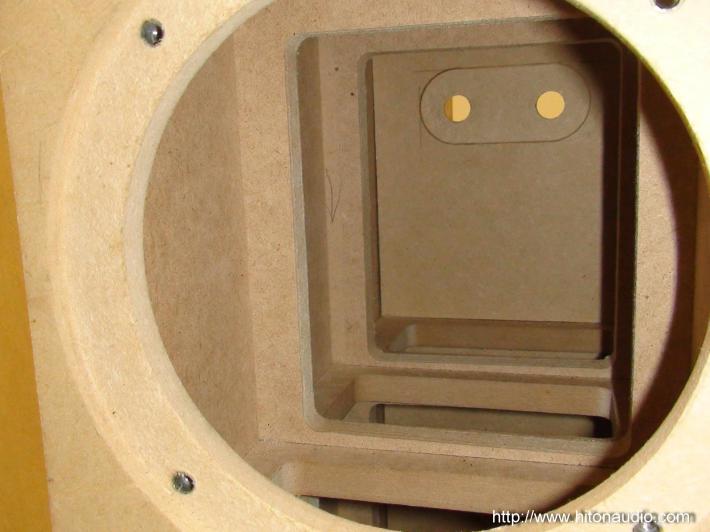

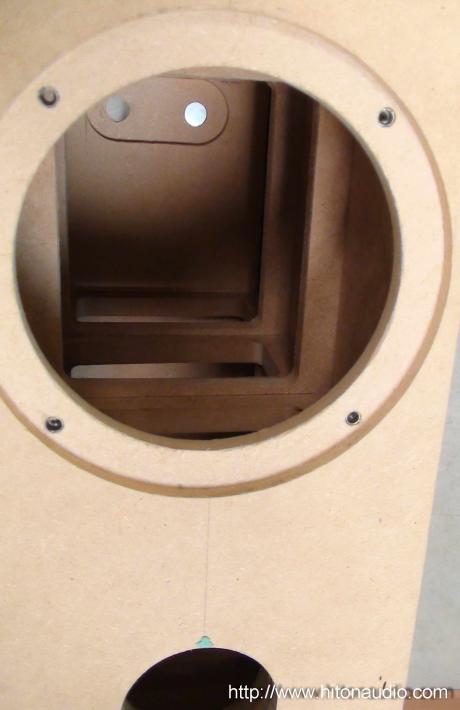

超講究的內部結構,這裡面可是有很多 Know How 的

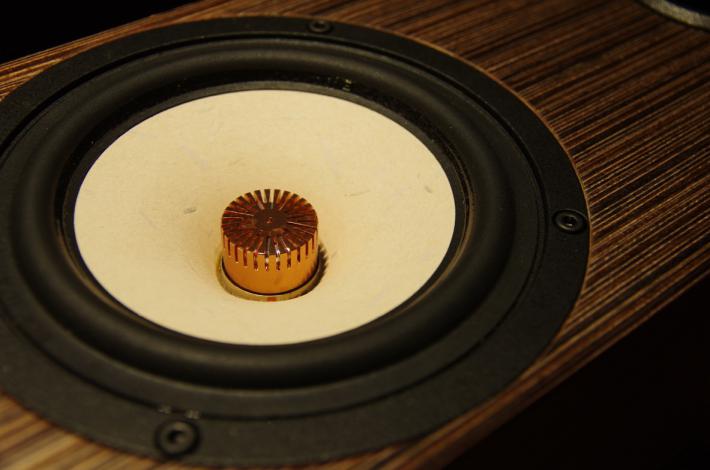

正面特寫

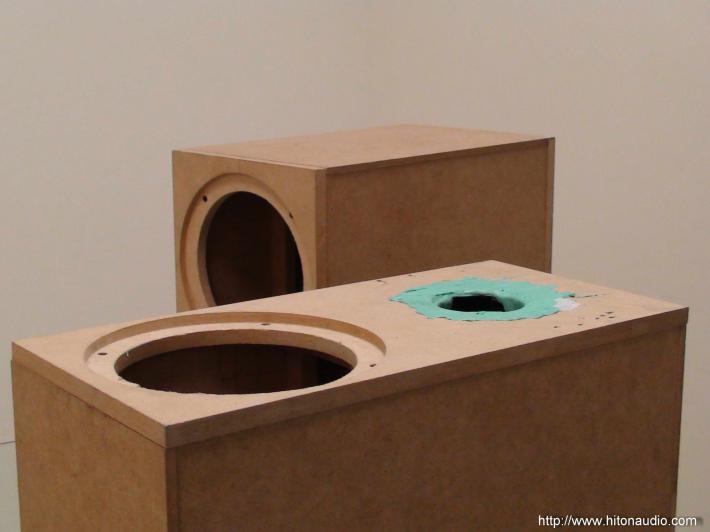

低音反射孔上面綠色的物體是粘土,大家反覆測試使用不同長度的低音反射管造成的影響

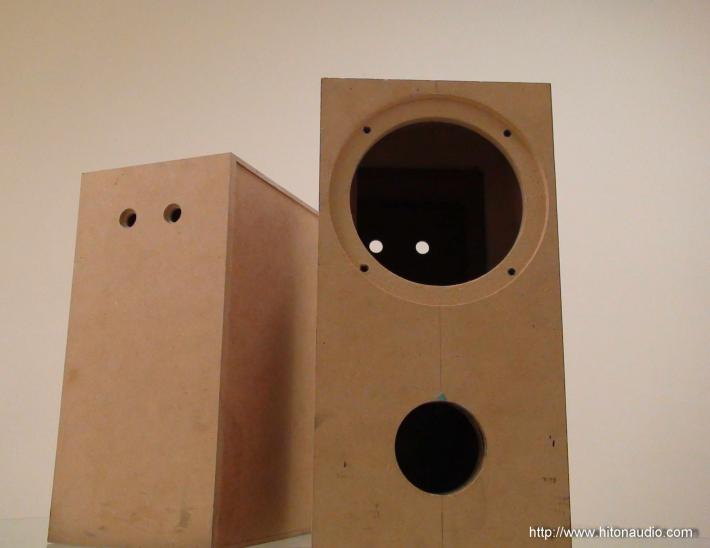

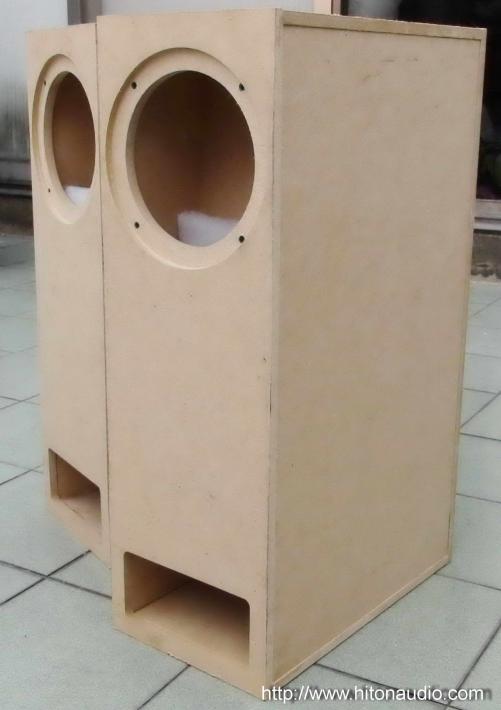

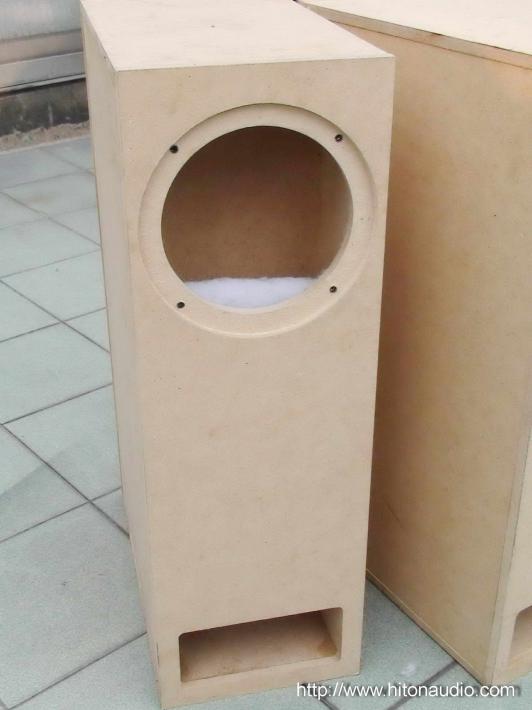

傳輸線式的原型機




同樣也經過多次的修改




這是另一個版本的傳輸線式,外表看起來好像只有洩音口稍小,但其實裡面改動頗大



中期開發階段

原型機做好之後,我們要先送去無響室掃數據,數據記錄完畢之後大家開始不斷的試聽、再針對試聽不滿意的地方討論如何加強、擬訂好方案之後就進行加強,就這樣不斷的進行討論、修改、試聽、討論、修改、再試聽的步驟,大家都忙壞了,每天下班就是參加這個討看似永不休止的循環。

或許看倌會問,聲音要弄到大家都喜歡是不可能的吧?

容積、管道長度算好,聲音應該就差不多了,幹嘛浪費那麼多時間呢?

是的,以商業的角度來說,東西水準達標、有80分就可以賣了,但這不是我們的角度、更不是我們想要的分數.......。

最重要的是,這個東西在玩家眼中不是商品、而是作品!

為了做出自豪的作品,要花多少時間、心力都沒問題,廢寢忘食也要把它搞到滿意為止,這種執著,就是真正音響玩家的面目 =.=+

所以連續好幾天,一群來自四面八方的瘋子都會在晚上、假日、聚集在一起研究一個叫作W5-1880kit的東西,如果從他們身邊走過還要小心不要被他們散發出來的熱血燙到......@_@///





網友SuSu專心的站在美女工程師的背後觀看測試示範,其他網友則是專心的圍在SuSu背後觀看這兩個人(誤)。


就在這個階段的末期,傳輸線式被淘汰了,雖然傳輸線式也具有相當優異的性能,但仍有著先天上難以克服的缺點,所有參與的網友們一致認為,相較於傳輸線式,低音反射式的表現幾乎可以用完美來形容,除了先天上的設計相對容易之外,廠商提供的技術支援也是一個重要因素,獨到的Know How也讓我們少走很多冤枉路,我們解決了W5-1880先天上的毛病,更從這些過程裡學到了非常多寶貴的經驗(詳細評比內容另外在專文裡面分享)。




後期開發階段

在低音反射式的方案出線後,原本傳輸線式的開發小組與低音反射式開發小組合併,大家集中力量讓這個產品能夠以最完美的聲音呈現在眾人面前;最終我們的試做機推出了低音反射管向前與向後兩種構型,在經過了多次的評比與修改之後,反射管在前的方案勝出。

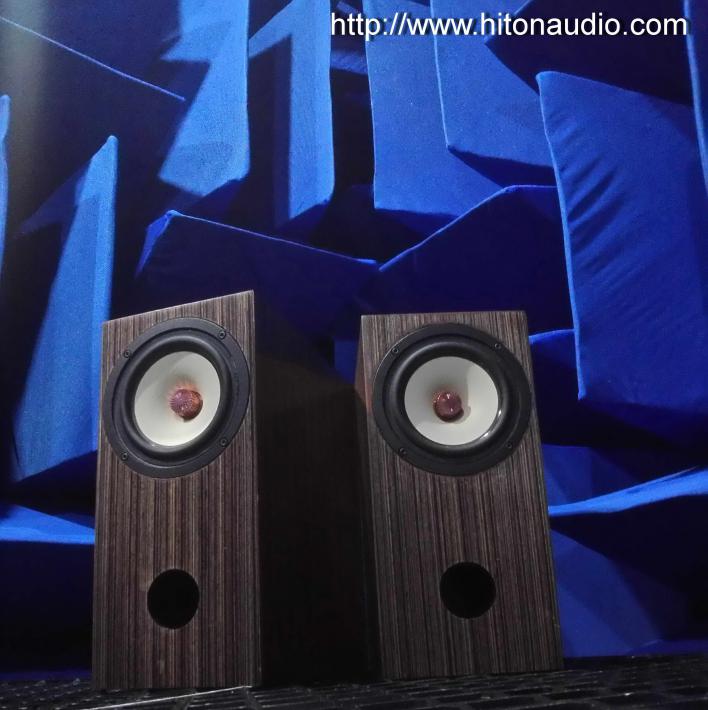

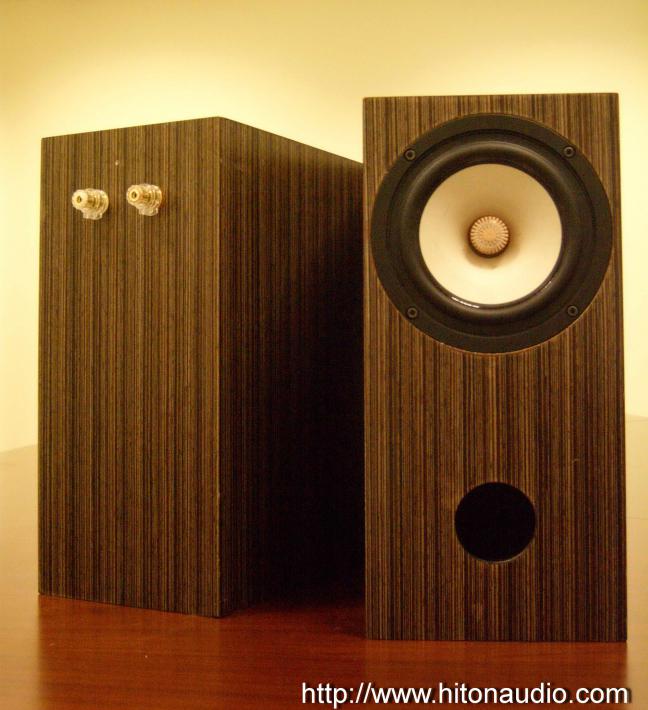

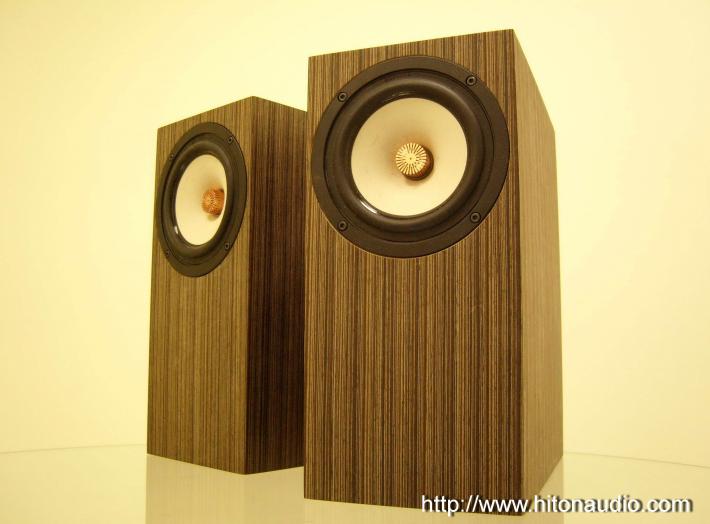

試作樣機:低音反射管在前面版本

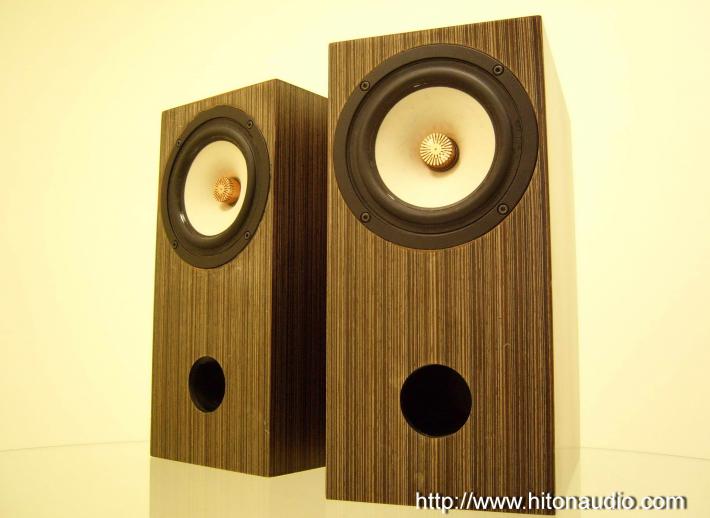

試作樣機:低音反射管在前面的版本


試作樣機:低音反射管在後面的版本


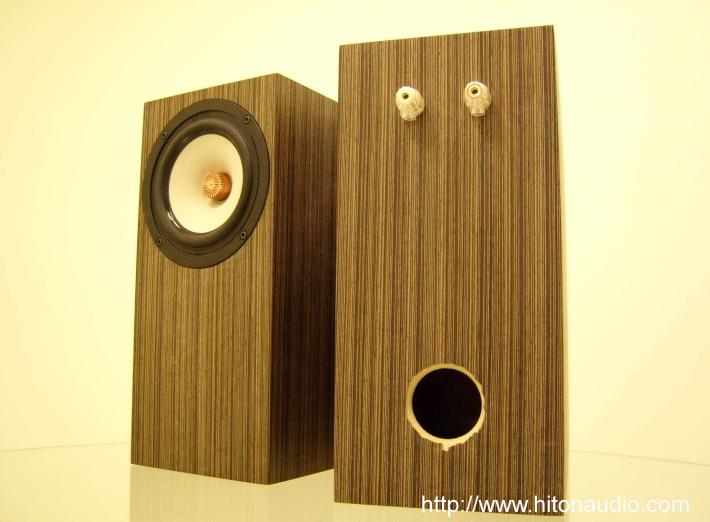

試作樣機:低音反射管在後面的版本,可以看到反射孔尚未加以修飾


再來就是外觀的設計,這個地方就非常麻煩了,貼皮是一定要貼的,可是每個人都有自己喜歡的味道,要挑出一款人人都喜愛的木皮實在是很困難的事情....,雖然diy的精神就在於自由改裝,但也至少要有個最基本的外皮才行,如果玩家不喜歡或是有能力再自己去改,所已經過投票我們暫時選了一款有穩重感的深色木皮,在正式生產的版本中我們會使用更漂亮的木皮。




SuSu 和 YoYo 正在認真的討論中~


接著又不斷的試聽、討論、修改,在經過好幾輪的調整之後,大家挑剔的耳朵總算是獲得了滿足。

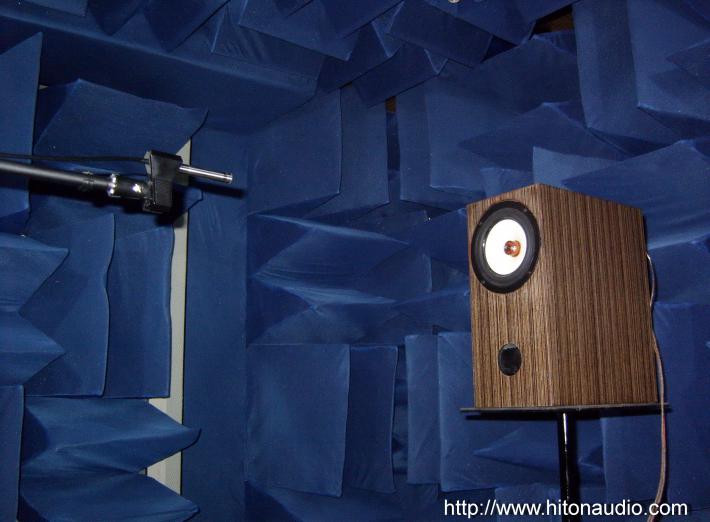

測試中

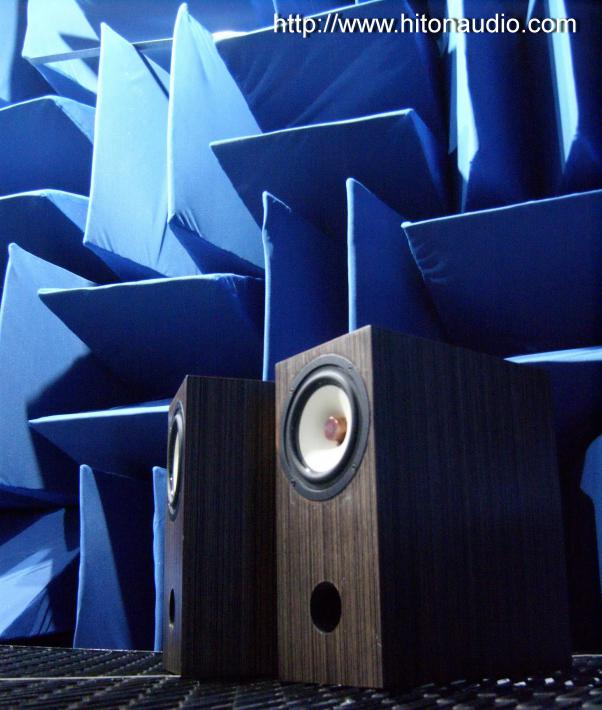

無響室內



無響室內


圓滿完成

至此W5-1880kit專案總算是完成了,接下來就是和協力廠商詳細討論後續的生產事宜,這個地方可以用慘烈來形容,大家一哭二鬧三上吊的全力爭取,終於爭取到了最大的福利,廠商很有誠意的讓利,願意用很低廉的價格幫我們生產,讓我們Hiton Audio的網友們都能夠以最實惠的價格拿到W5-1880kit,甚至在訂購流程以及品質方面也能夠給予我們支援,提供我們最高規格的保障。

所有的討論事項於5/3的研討會中落幕,大家於5/4開了一個專案完結餐會來慶祝我們Hiton Audio的第一個成就,這也是一個新鮮且難得的經驗,雖然很累,但是累的很值得。




熱鬧的慶祝餐會,總算是大功告成了……~@_@~ (泣)

我們Hiton Audio就是為了為網友們謀福利而成立的,而這是我們實踐理想的第一步, W5-1880kit不但是我們Hiton Audio初試啼聲的驕傲作品,更是個貨真價實的福利品呢!

Leon (DIY才是王道)
