焊接小教學以及焊點示範案例

CatKing (貓貓站長)
2016/02/05 18:38 #1

貓貓前幾天收治了兩台SF-801，一台聲音微弱、一台開機不過電，看到病號的那一刻貓貓就直覺應該是焊點問題無誤，因為在大馬路上，手邊沒有工具可以示範，所以就帶回家弄。

貓貓跟大家分享一個焊接的重要觀念："貫孔和插件的腳之間有些空隙，所謂焊接，就是要讓錫流進這個空隙裡面"。要讓錫流進去很簡單，貫孔和插件的腳要夠熱，所以我們把烙鐵搭在貫孔和插件的腳之間，讓這兩個地方溫度上升達到可以讓錫融化的溫度，這溫度會依烙鐵瓦數以及錫的特性而變化，要掌握這個溫度的方法就是透過練習，掌握您手邊這支烙鐵以及焊錫組合的最佳溫度，也就是所謂的接觸時間。

這個接觸時間並沒有一定的數值，舉個例子，假設A先生說烙鐵接觸焊點的時間不要超過三秒，如果A先生是拿60W的烙鐵，那麼另外一個拿30瓦烙鐵的B先生也依樣畫葫蘆，接觸時間不超過三秒，那麼肯定B先生有很多地方是冷焊或是空焊。

好了，再回到接觸時間，接觸時間到了之後要做什麼事呢?
當然就是送錫，這時我們要把錫靠近貫孔及插件的腳之間的空隙，錫一碰到這個熱呼呼的空隙就會馬上融化成液體狀，然後流進貫孔及插件腳的縫隙裡面，您會感覺到錫的軟化跟流動，當您感覺到錫流進貫孔裡面，恭喜您，您已經達到人機一體的境界了~

烙鐵瓦數越大，加熱的性能越好，需要的接觸時間就越少，容易上手的有鉛銲錫，工作範圍比較廣，有些含銀量高的錫，所需的溫度會比較高，而且工作溫度範圍比較窄，溫度不夠就是冷焊空焊，溫度太高就黑掉，所以貓貓會建議比較不常接觸焊接的朋友們使用有鉛錫，如果真的要使用含銀量高的錫請先用別的東西練習一下(例如洞洞板或廢板之類的)，加熱溫度到達錫的融化溫度即可，不必過高，加熱溫度過高的話會可能會傷到晶體和LED...等怕熱的插件。

最後就是離手的動作，一定要看到焊點上的錫都融化之後才能離手，離手的時候錫先離開，烙鐵繼續搭在上面，最後才是烙鐵離開。

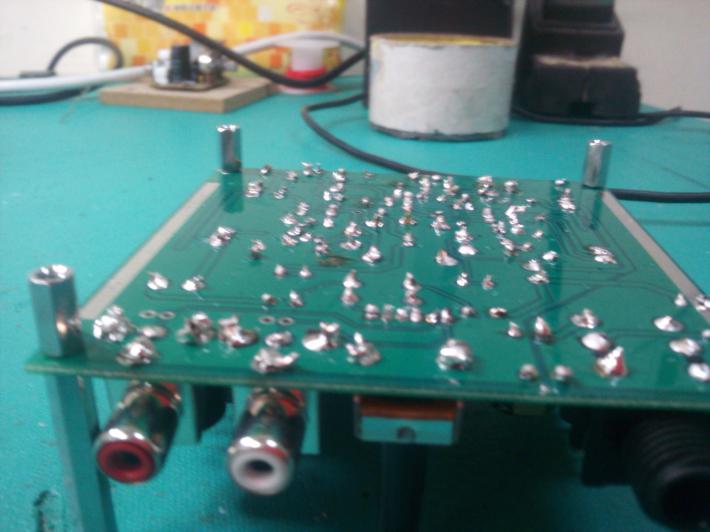

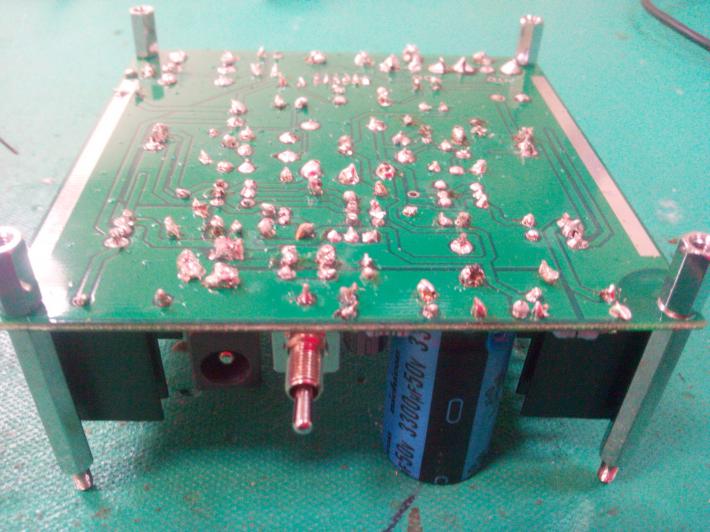

常見的不良焊點，往往是焊點上一坨錫，而且這一坨錫線條剛硬，像是石頭一樣，為什麼會這樣?
就是溫度不夠，錫的流動性不夠，焊接者在焊出這種焊點的時候，通常是感覺錫只會軟掉，根本沒有流動的感覺，烙鐵在焊點上拖動的感覺像是在雕刻油土一樣，這種情況焊錫是無法流進貫孔裡面的。

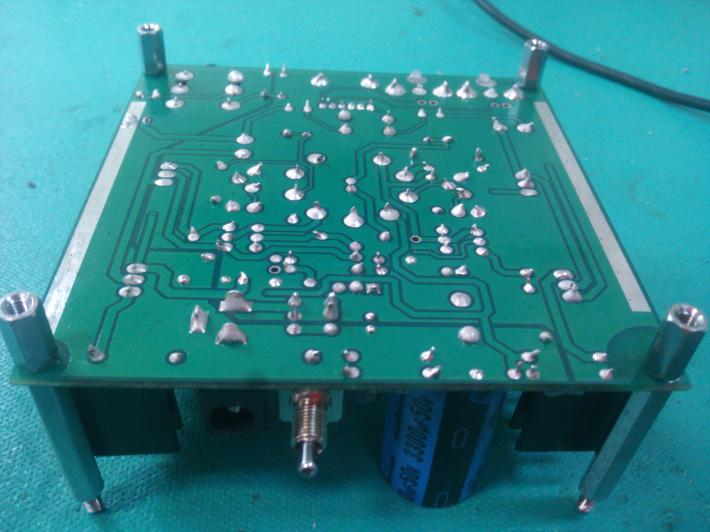

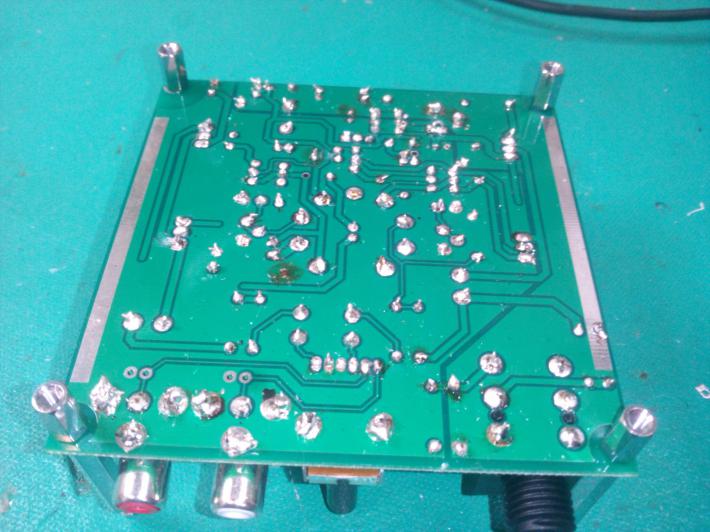

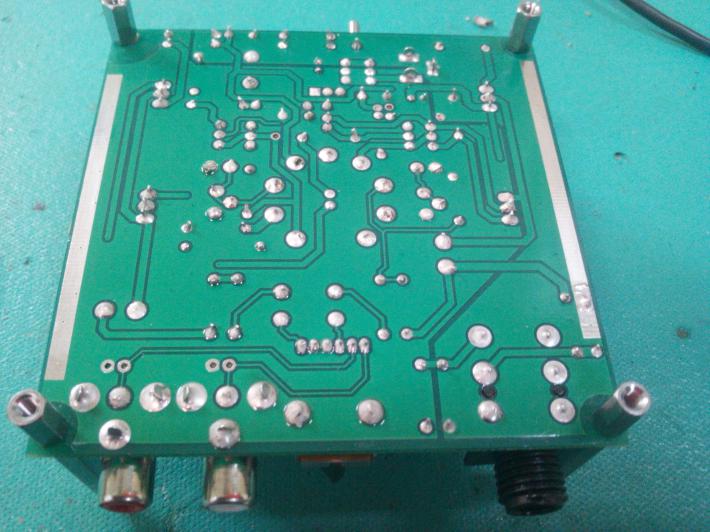

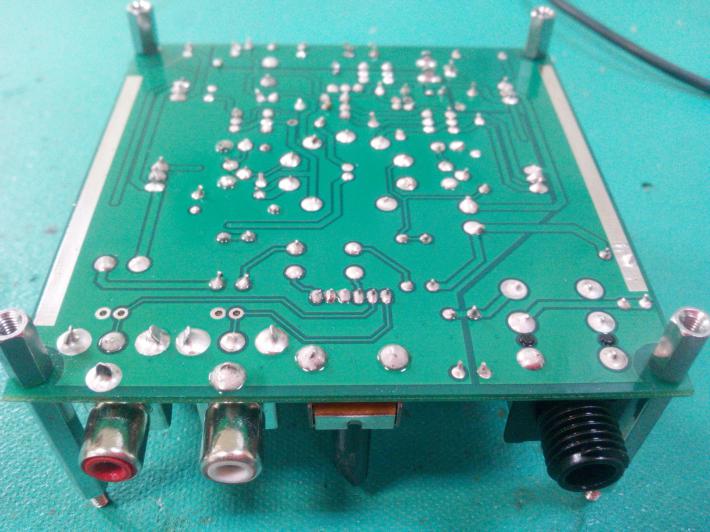

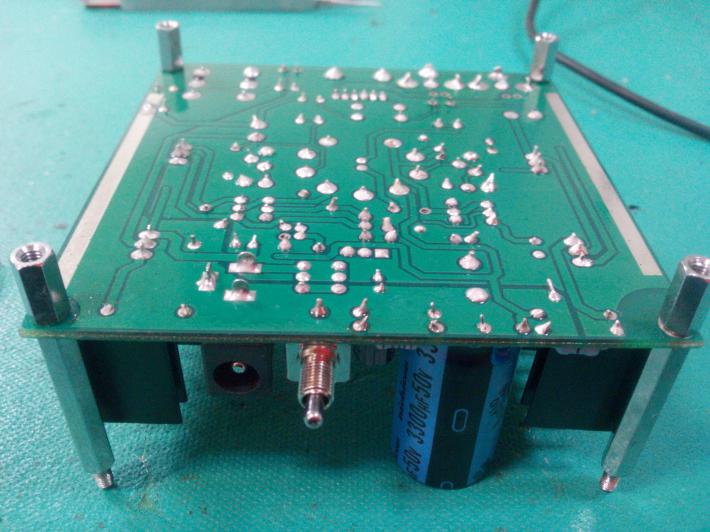

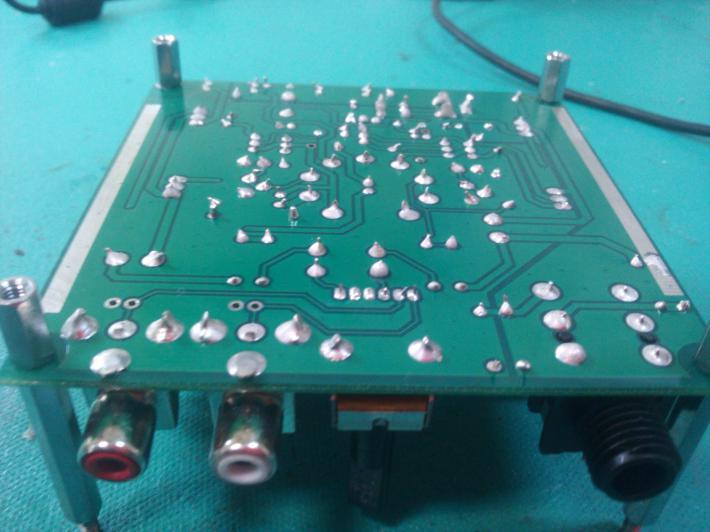

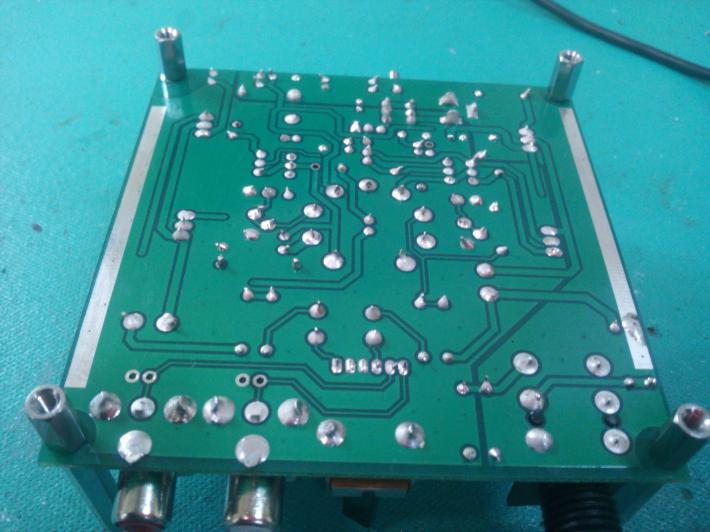

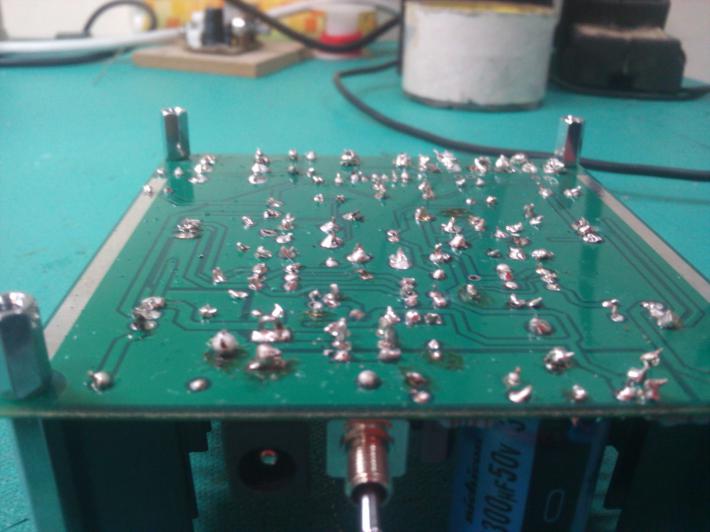

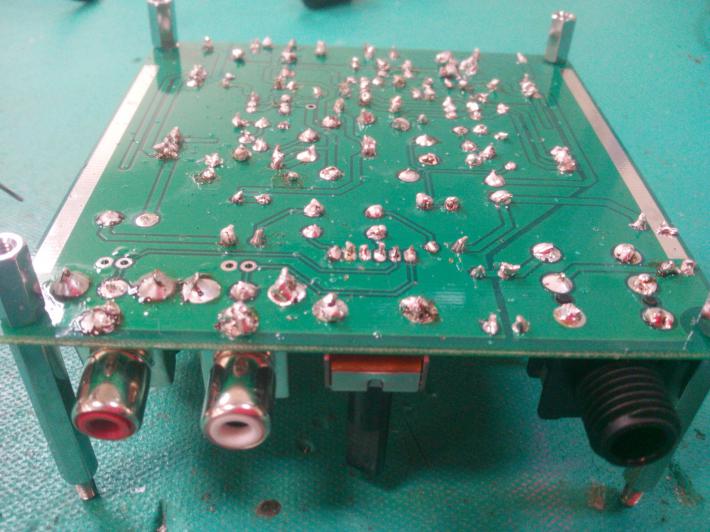

我們來看看案例的照片，
